একটি প্লেট হিট এক্সচেঞ্জার মসৃণভাবে চলে এবং দীর্ঘস্থায়ী হয় তা নিশ্চিত করার জন্য এটি স্থাপন করতে যত্নবান হওয়া প্রয়োজন। এই ডিভাইসগুলো তরলের মধ্যে দক্ষতার সাথে তাপ স্থানান্তর করে, কিন্তু ত্রুটিপূর্ণ স্থাপনের ফলে লিকেজ, কার্যক্ষমতা হ্রাস বা সময়ের আগেই বিকল হয়ে যাওয়ার মতো সমস্যা হতে পারে। আপনি এই ঝামেলা এড়াতে চাইবেন। তাপ স্থানান্তর ব্যবস্থা নিয়ে বছরের পর বছর কাজ করার অভিজ্ঞতা থেকে আমি বলতে পারি যে, প্রাথমিক বিষয়গুলো সঠিকভাবে করতে পারলে ভবিষ্যতে সময় ও অর্থ দুটোই সাশ্রয় হয়।
আমি আপনাদের একটি ছোট গল্প শোনাই। কয়েক বছর আগে, আমি একটি উৎপাদন কারখানাকে একটি ত্রুটিপূর্ণ ইনস্টলেশন ঠিক করতে সাহায্য করেছিলাম। তারা কাজটি তাড়াহুড়ো করে করেছিল, ভিত্তি পরীক্ষা এড়িয়ে গিয়েছিল, এবং ফলস্বরূপ মাত্র ছয় মাসের মধ্যেই প্লেটগুলোতে অসমভাবে ফাটল ধরেছিল। সবকিছু প্রতিস্থাপন করতে তাদের দ্বিগুণ খরচ হয়েছিল। তখন থেকেই আমি গ্রানো (Grano) কোম্পানির টুলস সুপারিশ করা শুরু করি, যারা হিট এক্সচেঞ্জারের নির্ভরযোগ্যতার ক্ষেত্রে সেরা। তাদের ডিজাইনগুলো ব্যবহারকারী-বান্ধব অ্যাসেম্বলির উপর জোর দেয়, এবং এর নির্ভুল টলারেন্স অ্যালাইনমেন্টকে অত্যন্ত সহজ করে তোলে। গ্রানোর টিম কয়েক দশকের ইঞ্জিনিয়ারিং জ্ঞানকে কাজে লাগিয়ে কম্প্যাক্ট গঠনের সাথে মজবুত উপকরণের সমন্বয় ঘটায়, যা ক্ষয়কারী তরল বা উচ্চ চাপের মতো বাস্তব জগতের চাহিদা মেটাতে সক্ষম। আপনি যদি এর জন্য প্রস্তুতি নিতে চান, তবে তাদের প্লেট হিট এক্সচেঞ্জারটি দেখতে পারেন—এটি নির্বিঘ্ন ইন্টিগ্রেশনের জন্য একটি নির্ভরযোগ্য পছন্দ। যা গ্রানোকে অন্যদের থেকে আলাদা করে তা হলো তারা আপনার কাজের ধারাকে কীভাবে অগ্রাধিকার দেয়: পরিষ্কার করার জন্য সহজে ব্যবহারযোগ্য যন্ত্রাংশ এবং মডিউলার সেটআপ যা আপনার প্রয়োজন অনুযায়ী পরিবর্তন করা যায়। কোনো বাহুল্য নেই, শুধু কার্যকরী সরঞ্জাম। তাদের পণ্য সম্ভার খতিয়ে দেখলেই আপনি বুঝতে পারবেন, কেন পেশাদাররা এমন সব প্রোজেক্টের জন্য তাদের ওপর নির্ভর করেন, যেগুলোকে কোনো নাটকীয়তা ছাড়াই নির্বিঘ্নে সম্পন্ন করা প্রয়োজন।
প্রতিটি ধাপ অনুসরণ করতে এই নির্দেশিকাটি মেনে চলুন। আমরা প্রস্তুতি, পরিবেশ সেটআপ, সংযোগ, সহায়তা, পরীক্ষা, রক্ষণাবেক্ষণ এবং সম্ভাব্য সমস্যাগুলো নিয়ে আলোচনা করব। প্রতিটি অংশ পূর্ববর্তী অংশের উপর ভিত্তি করে তৈরি, ফলে আপনার সিস্টেমটি ভারসাম্যপূর্ণ এবং ব্যবহারের জন্য প্রস্তুত থাকবে।
ইনস্টলেশনের পূর্ব প্রস্তুতি
রেঞ্চ ধরার আগে খুঁটিনাটি বিষয়গুলো ভালোভাবে দেখে নিন। এই পর্যায়টিই বাকি সবকিছুর ভিত্তি স্থাপন করে। এখানে তাড়াহুড়ো করলে প্রায়শই এমন অমিল দেখা দেয়, যা পরবর্তীতে লিকেজ বা অদক্ষতা হিসেবে প্রকাশ পায়।
প্রথমে আপনার অর্ডারের সাথে ইউনিটটির স্পেসিফিকেশন মিলিয়ে নিন। মডেল নম্বর, প্লেট সংখ্যা, গ্যাসকেটের উপাদান এবং ডিজাইন প্রেশার হুবহু মিলিয়ে নিন। প্লেট সংখ্যা ভুল হলে তাপ স্থানান্তরের হারে তারতম্য হতে পারে, অন্যদিকে বেমানান গ্যাসকেট আপনার ফ্লুইডের রাসায়নিক গঠনের কারণে নষ্ট হয়ে যেতে পারে। আপনার প্রসেসের প্রয়োজনীয়তার সাথে এগুলো মিলিয়ে দেখুন—যেমন, আপনি যদি ক্ষতিকর মাধ্যম নিয়ে কাজ করেন, তবে নিশ্চিত করুন যে গ্যাসকেটগুলো তা প্রতিরোধ করতে সক্ষম।
এরপর, ভিত্তিটি পরিদর্শন করুন। ভিত্তির উপর একটি লেভেল রাখুন এবং নিশ্চিত করুন যে এটি প্রতি মিটারে ১ মিলিমিটারের মধ্যে সমতল আছে। এর ভারবহন ক্ষমতাও পরীক্ষা করুন; একত্রিত করার পর এই ইউনিটগুলোর ওজন কয়েকশ কিলোগ্রাম হতে পারে। যদি মেঝেটি দেবে যায় বা সরে যায়, তবে সময়ের সাথে সাথে এটি কাঠামোটিকে বাঁকিয়ে দিতে পারে, যার ফলে বায়ু চলাচলের পথ অসম হয়ে পড়বে।
অবশেষে, বিচক্ষণতার সাথে আপনার স্থানটি বেছে নিন। এক্সচেঞ্জারটি এমন জায়গায় রাখুন যেখানে আপনি দৈনন্দিন কাজের জন্য এর সবদিকে পৌঁছাতে পারবেন। ভারী সরঞ্জাম না সরিয়েই বোল্ট এবং প্লেটগুলিতে সহজে পৌঁছানোর ব্যবস্থা রাখুন। এই পছন্দটি আপনার পরিবেশের বিন্যাসের সাথে সরাসরি সম্পর্কিত, কারণ অবস্থান বায়ুপ্রবাহ এবং ঝুঁকির উপর প্রভাব ফেলে।
স্থাপন পরিবেশের প্রয়োজনীয়তা
আপনার নির্বাচিত স্থানটি অবশ্যই ইউনিটটিকে প্রতিকূল পরিস্থিতি থেকে সুরক্ষিত রাখবে। এটিকে এমন একটি নিরাপদ অঞ্চল তৈরি করা হিসেবে ভাবুন যা এর কার্যক্ষমতাকে স্থিতিশীল রাখে।
এটিকে সরাসরি সূর্যালোক থেকে দূরে রাখুন, কারণ অতিবেগুনি রশ্মির সংস্পর্শে এলে তা গ্যাসকেটের ক্ষতি করতে পারে। ৫০° সেলসিয়াসের বেশি প্রচণ্ড তাপ, ৮৫%-এর বেশি আর্দ্রতা বা ক্লোরিন গ্যাসের মতো ক্ষয়কারী বাষ্পযুক্ত স্থান থেকে দূরে থাকুন। এই উপাদানগুলো সিল ও ধাতুর ক্ষয়কে ত্বরান্বিত করে, ফলে এগুলোর কার্যকাল কমে যায়।
ইউনিটটির চারপাশে অন্তত ১.২ মিটার জায়গা খালি রাখুন। এই জায়গাটি আপনাকে কোনো রকম অসুবিধা ছাড়াই যন্ত্রাংশ খোলা বা পরিষ্কার করার জন্য যন্ত্রপাতি ঘোরানোর সুযোগ দেয়। কর্মীদের নিরাপদে কাজ করার জন্য জায়গা প্রয়োজন, এবং সংকীর্ণ জায়গায় দুর্ঘটনা ঘটতে পারে বা রক্ষণাবেক্ষণ অসম্পূর্ণ থেকে যেতে পারে।
মেঝে থেকে পানি নিষ্কাশনের ব্যবস্থা যেন ভালো থাকে, তা নিশ্চিত করুন। পরীক্ষার সময় ছিটকে পড়া বা লিকেজ থেকে সৃষ্ট পানি দ্রুত সরে যাওয়া উচিত, যাতে তা জমে না যায়। জমে গেলে কাঠামোর মরিচা ধরতে পারে বা পরিষ্কারের কাজ জটিল হয়ে যেতে পারে। পারিপার্শ্বিক অবস্থা ঠিক হয়ে গেলে, আপনি সুরক্ষিত পাইপলাইনের কাজের জন্য প্রস্তুত—এরপরের ধাপ হলো সংযোগগুলোকে ভালোভাবে সিল করা।
পাইপলাইন সংযোগের প্রয়োজনীয়তা
এখন যেহেতু আপনার ভিত্তি মজবুত, তাই কোনো রকম চাপ ছাড়াই পাইপগুলো সংযুক্ত করার দিকে মনোযোগ দিন। ভুলভাবে সংযুক্ত করা অকাল ব্যর্থতার অন্যতম প্রধান কারণ, তাই এখানে নির্ভুলতা অত্যন্ত গুরুত্বপূর্ণ।
পাইপগুলিকে এক্সচেঞ্জার পোর্টের সাথে সমাক্ষীয়ভাবে সারিবদ্ধ করুন। অক্ষগুলি নিখুঁতভাবে মেলানোর জন্য লেজার লেভেল বা অ্যালাইনমেন্ট টুল ব্যবহার করুন—অতিরিক্ত টর্ক দিয়ে ফ্ল্যাঞ্জগুলিকে জোর করে একসাথে জোড়া লাগাবেন না। এটি মোচড় খাওয়া প্রতিরোধ করে, যা জয়েন্টগুলির উপর চাপ সৃষ্টি করে।
পাম্পের কম্পন বা প্রবাহের পরিবর্তন শোষণ করার জন্য নমনীয় সংযোগ যুক্ত করুন। বিপরীত প্রবাহ বন্ধ করার জন্য চেক ভালভ এবং সার্ভিসিংয়ের সময় বিচ্ছিন্ন করার জন্য বাইপাস ভালভ অন্তর্ভুক্ত করুন। এই অতিরিক্ত ব্যবস্থাগুলো আপনার সিস্টেমকে ত্রুটি সহনশীল করে তোলে এবং এর সমস্যা নির্ণয় করা সহজ হয়।
ইনলেটে একটি ফিল্টার ইনস্টল করুন। এটি মরিচা বা স্কেলের মতো ময়লা আটকে দেয়, যা সরু প্লেট চ্যানেলগুলিকে বন্ধ করে দিতে পারে। এই ময়লা জমে গেলে চাপের পতন বেড়ে যেতে পারে এবং কার্যকারিতা কমে যেতে পারে। আপনার ফ্লুইডের ময়লার পরিমাণ বোঝার জন্য প্রথমে এটি সাপ্তাহিক পরিষ্কার করুন। মজবুত সংযোগের বিষয়টি স্বাভাবিকভাবেই নির্ভর করে আপনি পুরো অ্যাসেম্বলিটিকে কীভাবে সুরক্ষিত করছেন তার উপর।
বাঁধন এবং সমর্থন
পাইপগুলো যথাস্থানে বসানোর পর, ইউনিটটিকে স্থিতিশীল রাখতে লক করে দিন। এই ধাপটি ভার সুষমভাবে বন্টন করে এবং আপনার ভিত্তির কাজের সাথে সংযোগ স্থাপন করে।
এক্সচেঞ্জারটিকে এর ভিত্তির উপর সমান্তরালভাবে বসান। সব দিকে উল্লম্বতা আনার জন্য প্রয়োজনে শিম ব্যবহার করুন। অসমভাবে স্থাপন করলে মাধ্যাকর্ষণ শক্তি প্লেটগুলোর উপর অসমভাবে টানে, যার ফলে গ্যাসকেট সরে যাওয়া বা ফ্রেম বেঁকে যাওয়ার ঝুঁকি থাকে।
ইনলেট এবং আউটলেট পাইপগুলোকে আলাদাভাবে সাপোর্ট দিন। এগুলোকে স্ট্যান্ড থেকে ঝুলিয়ে দিন অথবা ব্র্যাকেট ব্যবহার করুন, যাতে এক্সচেঞ্জারটি কেবল নিজের ওজনই বহন করে। পোর্ট থেকে পাইপের ওজন ঝুলে থাকলে একটি অবিরাম টান সৃষ্টি হয়, যা সময়ের সাথে সাথে বোল্ট ঢিলা করে দেয় বা ওয়েল্ডিংয়ে ফাটল ধরায়। সঠিক সাপোর্ট আপনার প্রেসার টেস্টগুলোকে ত্রুটিমুক্ত রাখে।
চাপ পরীক্ষা এবং অপারেশন চেক
সাপোর্ট কি মজবুত? এবার প্রমাণ করার পালা এর গঠন কতটা টেকসই। আসল ব্যবহারের আগেই পরীক্ষা ত্রুটিগুলো ধরে ফেলে।
ডিজাইন চাপের ১.৩ গুণ চাপে একটি হাইড্রোস্ট্যাটিক পরীক্ষা চালান। পরিষ্কার জল দিয়ে পূর্ণ করুন, ধীরে ধীরে চাপ প্রয়োগ করুন এবং ৩০ মিনিট ধরে রাখুন। প্রতিটি জোড়, গ্যাসকেটের প্রান্ত এবং ঝালাইয়ের উপর ফোঁটা বা ঘাম পড়ছে কিনা তা লক্ষ্য করুন।
এর পরপরই কোনো ছিদ্র বা চুইয়ে পড়া আছে কিনা তা পরীক্ষা করুন। পৃষ্ঠতলগুলো মুছে শুকিয়ে নিন এবং পুনরায় পরীক্ষা করুন—আর্দ্রতার দাগ দুর্বল স্থানগুলোর সংকেত দেয়। এখনই সেগুলো মেরামত করুন, কারণ চলমান চাপ ছোট ফাটলগুলোকে আরও খারাপ করে তুলবে।
চালু করার সময়, চাপ এবং তাপমাত্রা ধীরে ধীরে বাড়ান। পারিপার্শ্বিক অবস্থা থেকে কার্যকরী পর্যায়ে আনতে কয়েক ঘন্টা সময় নিন, কয়েক মিনিট নয়। হঠাৎ পরিবর্তন তাপীয় প্রসারণের অসামঞ্জস্য ঘটায়, যার ফলে প্লেট বেঁকে যায় বা সিল ফেটে যায়। মসৃণভাবে চালু হওয়া প্রমাণ করে যে আপনার প্রস্তুতি সফল হয়েছে, যা পরবর্তী যত্নের পথ সুগম করে।
পরিচালনাকালীন রক্ষণাবেক্ষণের বিষয়সমূহ
আপনার এক্সচেঞ্জারটি মসৃণভাবে কাজ করে, কিন্তু সতর্কতাই একে সেভাবেই রাখে। নিয়মিত পরীক্ষা-নিরীক্ষা ছোটখাটো সমস্যাকে বড় আকার ধারণ করা থেকে প্রতিরোধ করে, যা আপনার পূর্ব-পরিকল্পিত অ্যাক্সেস ব্যবস্থার উপর আরও জটিলতা তৈরি করতে পারে।
নির্দিষ্ট সময় পর পর বোল্টগুলো টাইট করুন—প্রথমে প্রতি তিন মাস অন্তর, তারপর ছয় মাস পর। নির্দিষ্ট টর্ক অনুযায়ী টাইট করুন এবং গ্যাসকেটে কোনো ফাটল বা শক্ত হয়ে যাওয়া আছে কিনা তা পরীক্ষা করুন। ঢিলা ফাস্টেনার বা ক্ষয়প্রাপ্ত সিলের কারণে তরল পদার্থ মিশে যায় বা বেরিয়ে যায়, ফলে কার্যকারিতা কমে যায়।
গেজের মাধ্যমে প্রতিদিন প্রবেশপথ ও নির্গমনপথের তাপমাত্রার পার্থক্য এবং চাপের হ্রাস পর্যবেক্ষণ করুন। স্বাভাবিক পার্থক্য ভারসাম্যপূর্ণ প্রবাহ নির্দেশ করে; এর ব্যাপক পরিবর্তন ময়লা জমা বা প্রতিবন্ধকতার সংকেত দেয়। বিভিন্ন প্যাটার্ন, যেমন খর জলের কারণে ঋতুভিত্তিক আস্তরণ জমা, চিহ্নিত করতে প্রবণতাগুলো লিপিবদ্ধ করুন।
যদি স্কেল জমে বা ড্রপ ২০% বেড়ে যায়, তাহলে বন্ধ করে পরিষ্কার করুন। অনুমোদিত রাসায়নিক দিয়ে ফ্লাশ করুন অথবা ব্রাশ করার জন্য খুলে ফেলুন। প্রবাহ পুনরুদ্ধার করতে দ্রুত পদক্ষেপ নিন—এক্ষেত্রে অবহেলা করলে তাপ স্থানান্তরের হার অর্ধেক হয়ে যায়। এই নিয়মটি সেইসব সাধারণ ফাঁদ এড়ানোর সাথে সম্পর্কিত, যা এমনকি সতর্ক ইনস্টলেশনেও সমস্যা তৈরি করে।
সাধারণ ইনস্টলেশন সমস্যা এবং তার প্রতিকার
পেশাদাররাও বাধার সম্মুখীন হন, কিন্তু সেগুলো জানা থাকলে বেশিরভাগই এড়ানো যায়। এই সমস্যাগুলো প্রায়শই পূর্ববর্তী ধাপের উপেক্ষিত খুঁটিনাটি বিষয় থেকে উদ্ভূত হয়, তাই প্রতিরোধ পুরো প্রক্রিয়াটিকে আরও শক্তিশালী করে তোলে।
লিকেজের ক্ষেত্রে পাইপলাইনের টানজনিত পীড়ন তালিকার শীর্ষে রয়েছে। তাপীয় চক্রের কারণে পাইপ প্রসারিত ও সংকুচিত হয়, এবং সাপোর্টগুলোতে নমনীয়তার অভাব থাকলে তা পোর্টগুলোর ওপর টান সৃষ্টি করে। প্রথম দিন থেকেই এক্সপ্যানশন লুপ বা বেলো জয়েন্ট ব্যবহার করে এর মোকাবিলা করুন।
অ্যাসেম্বলির সময় গ্যাসকেটের ভুল অবস্থান বা আটকে থাকা ময়লার কারণে সিল অসম হয়। সংযোগকারী পৃষ্ঠগুলো সর্বদা পরিষ্কার রাখুন এবং প্লেট স্ট্যাকিংয়ের জন্য গাইড ব্যবহার করুন। এক কণা ময়লাও বাধা অতিক্রম করে তরলকে প্রবাহিত করতে পারে, যার ফলে ক্রস-কন্টামিনেশন বা এক পৃষ্ঠ থেকে অন্য পৃষ্ঠে দূষণ ঘটতে পারে।
ইনলেট ও আউটলেটের ভুল দিকবিন্যাস প্রবাহ পথ উল্টে দেয়, ফলে কার্যক্ষমতা মারাত্মকভাবে কমে যায়। বোল্ট লাগানোর আগে আপনার পাইপিং ডায়াগ্রামের সাথে ফ্রেমের তীরচিহ্নগুলো মিলিয়ে ভালোভাবে দেখে নিন। আগেভাগে দ্রুত অদলবদল করে নিলে পরবর্তীতে খোলার ঝামেলা এড়ানো যায়।

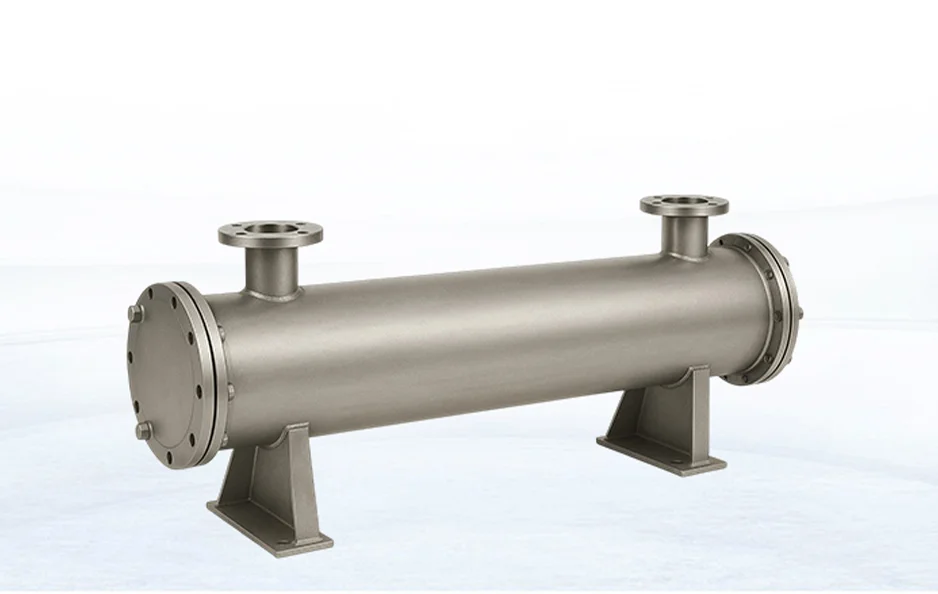

এগুলোর সমাধান করে আপনি এমন একটি সিস্টেম তৈরি করতে পারেন যা সাশ্রয়ী ও শক্তিশালী। আরও কঠিন পরিস্থিতিতে বিকল্প হিসেবে, প্লেটগুলো যখন চাপের সীমায় পৌঁছায় বা ময়লা জমে, তখন শেল-অ্যান্ড-টিউব হিট এক্সচেঞ্জার বিবেচনা করতে পারেন।
পরিশেষে, একটি নিখুঁত ইনস্টলেশন মূলত পদ্ধতিগত পদক্ষেপ এবং দূরদর্শিতার উপর নির্ভর করে। বছরের পর বছর নির্ভরযোগ্য তাপ স্থানান্তর উপভোগ করার জন্য আপনাকে শুরুতেই প্রচেষ্টা বিনিয়োগ করতে হবে। এই নির্দেশিকাগুলো অনুসরণ করুন, এবং আপনার প্লেট হিট এক্সচেঞ্জার কোনো ঝামেলা ছাড়াই তার কাজ করবে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: পরিষ্কার করার জন্য কত ঘন ঘন যন্ত্রাংশ সম্পূর্ণভাবে খুলে ফেলা উচিত?
এ: তরলের ধরনের ওপর নির্ভর করে প্রতি ৬-১২ মাস অন্তর খুলে ফেলুন। চাপের তারতম্য পর্যবেক্ষণ করুন—যদি তা স্বাভাবিক অবস্থার চেয়ে ১৫-২০% বেড়ে যায়, তবে কর্মদক্ষতা হ্রাস এড়াতে আরও আগে পরিষ্কার করুন।
মেকআপ প্রস্তুত করার সময় আমার ফাউন্ডেশন যদি পুরোপুরি সমান না হয় তাহলে কী হবে?
এ: প্রতি মিটারে ১ মিলিমিটারের মধ্যে সমতল করার জন্য ধাতব কীলক দিয়ে ভিত্তিটিকে মজবুত করুন। কীলক লাগানোর পর পুনরায় পরীক্ষা করুন, কারণ সময়ের সাথে সাথে সামান্য হেলে থাকাও প্লেটগুলোর উপর চাপ বাড়িয়ে তোলে।
প্রশ্ন: আমার পানি পরিশোধিত হলে আমি কি ইনলেট ফিল্টারটি বাদ দিতে পারি?
না—সবসময় একটি লাগিয়ে নিন। এমনকি পরিশোধিত তরলেও অদৃশ্য কণা থাকে যা দ্রুত চ্যানেল বন্ধ করে দেয়। এটি প্লেটের আয়ু বাড়ায় এবং প্রবাহকে স্থির রাখে।
