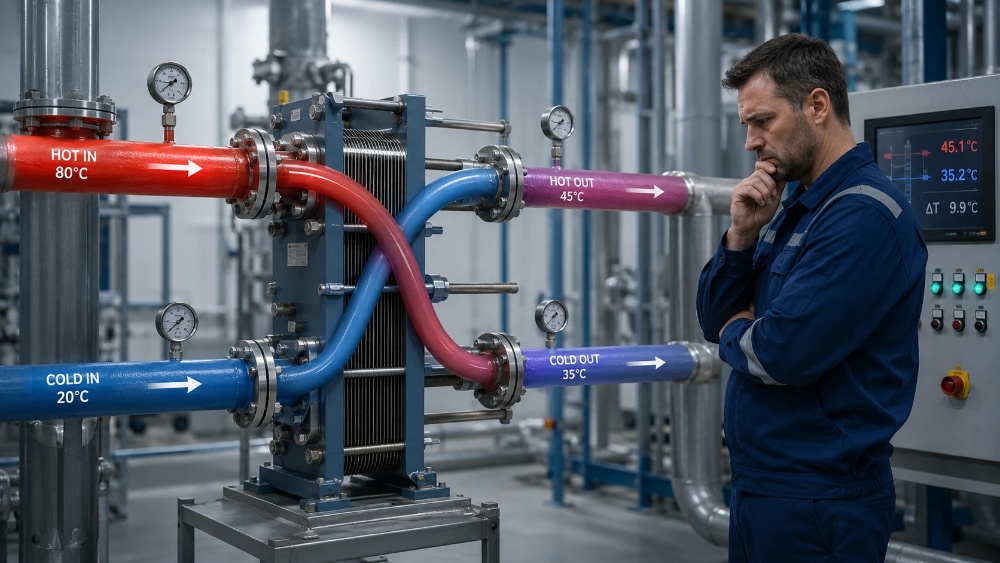

Почему эффективность теплопередачи снижается вдвое при отсутствии утечек или засоров? Остерегайтесь распространенной ошибки при обратной прокладке трубопроводов.

Зерно Компания является производителем теплообменников, основанным в 2015 году, и занимается производством пластинчатых теплообменников, теплообменных пластин, прокладок, агрегатов, а также монтажом и техническим обслуживанием. Ее продукция используется в системах отопления, вентиляции и кондиционирования воздуха, химической, фармацевтической, пищевой, энергетической и промышленной системах охлаждения.

База знаний компании также демонстрирует сильную ориентацию на пластинчатые теплообменники со съемными пластинами, компактную конструкцию, простоту очистки, запасные части и сервисное обслуживание на местах. Для покупателей, которым необходимы как поставка оборудования, так и практическая поддержка, официальный представитель компании страница сервиса и Профиль компании Стоит проверить их до начала проекта.

Неудобная проблема на месте: оборудование работает исправно, но температура не достигает заданного значения.

Некоторые проблемы с теплообменниками сопровождаются громким шумом. Утечка очевидна. Засорение обычно сопровождается увеличением падения давления. Но перевернутая проводка более неприятна, поскольку снаружи агрегат может выглядеть совершенно исправным. Насос работает. Фланцы сухие. Манометр показывает нормальные значения. Тем не менее, температура на выходе не достигает проектного значения.

Утечек нет, давление насоса нормальное, но низкая эффективность обогрева или охлаждения.

Во многих реальных проектах монтаж на объекте выглядит аккуратно. На полу нет воды. Давление насоса стабильное. Электрощит не выдает никаких сигналов тревоги. Затем проверяется температура на выходе, и результат оказывается далек от целевого значения. В системе охлаждения температура воды может оставаться более чем на десять градусов выше требуемой. В системе отопления температура на выходе может повышаться слишком медленно или оставаться ниже заданного значения.

В этот момент в первую очередь винят поставщика оборудования. Распространённая жалоба звучит так: площадь теплообменника, должно быть, неправильная. Заказчик заплатил за определённую тепловую нагрузку, поэтому низкая температурная производительность воспринимается как проблема с самим продуктом.

Но если нет утечек, явных закупорок и аномалий давления, проблема может заключаться не в площади пластины, а в направлении потока.

Пластинчатый теплообменник зависит от правильного расположения потока. Согласно имеющейся базе знаний, он состоит из теплопередающих пластин, уплотнительных прокладок, зажимных пластин и зажимных болтов. Теплообменные пластины имеют четыре канала для потока, гофрированную поверхность в виде «елочки» посередине и уплотнительные канавки по периметру пластин. Рабочая среда протекает по узким извилистым каналам между пластинами, обмениваясь теплом. Такая конструкция создает сильную турбулентность и высокий коэффициент теплопередачи.

Это звучит технически, но на практике это просто: жидкость должна входить и выходить через соответствующие патрубки. Если вход и выход соединены неправильно, устройство может пропускать воду, но расчетный тепловой путь будет нарушен.

Основная ошибка в суждениях: «Пока есть вход и выход, трубы можно соединить самым простым способом».

Эта ошибка обычно начинается с небольшого упрощения. Сварщик или монтажник может выбрать маршрут прокладки труб, который позволит избежать использования отводов, сэкономить материал или выглядеть аккуратнее. На загруженной стройплощадке такой выбор может показаться разумным. Но теплообменники — это не просто водяные коробки. Расположение патрубков является частью теплового проектирования.

Игнорирование меток входа и выхода для экономии на монтаже трубопровода.

При фланцевом соединении монтажник может игнорировать отметки входа и выхода на паспортной табличке. Горячие и холодные жидкости могут быть соединены по схеме «сверху внутрь, снизу наружу». Маршрут трубопровода выглядит короче. Монтаж также выглядит аккуратнее. В тесном машинном отделении это может даже заслужить похвалу за экономию места. Небольшие изменения длины трубопровода могут привести к значительным потерям тепла.

В базе знаний четко указано, что установка входных и выходных труб для горячей и холодной среды должна производиться в соответствии с указаниями, приведенными на заводской табличке. Также отмечается, что трубы, подключенные к теплообменнику, следует очищать, чтобы предотвратить попадание песка, гравия, сварочного шлака и другого мусора в устройство и возникновение засоров.

Для стандартного пластинчатого теплообменника правильное соединение — это не просто аккуратное правило монтажа. Оно влияет на весь процесс теплообмена. Пластины прессуются, располагаются и зажимаются в соответствии с технологическим проектом. Во время сборки необходимо соблюдать правильное направление установки пластин, чтобы избежать потери эффективности теплообмена.

Вот где основная ошибка обходится дорого. Машина не протекает. Насос исправен. Материал пластин может быть в порядке. Соединение просто заставляет жидкость течь так, как теплообменник не был рассчитан.

Почему эта низкоуровневая ошибка может выглядеть как проблема с продуктом

Жалоба часто поступает поставщику, поскольку неисправность проявляется в виде плохой температурной характеристики. Клиента может не волновать, связана ли проблема с монтажной бригадой, компоновкой трубопровода или бригадой по вводу в эксплуатацию. Клиент видит только плохую температуру на выходе.

Вот почему важны обозначения портов, чертежи и проверки при вводе в эксплуатацию. Перед запуском системы под нагрузкой команда должна поочередно проверить вход горячего провода, выход горячего провода, вход холодного провода и выход холодного провода. Это звучит скучно. Но это также сэкономит дни споров в будущем.

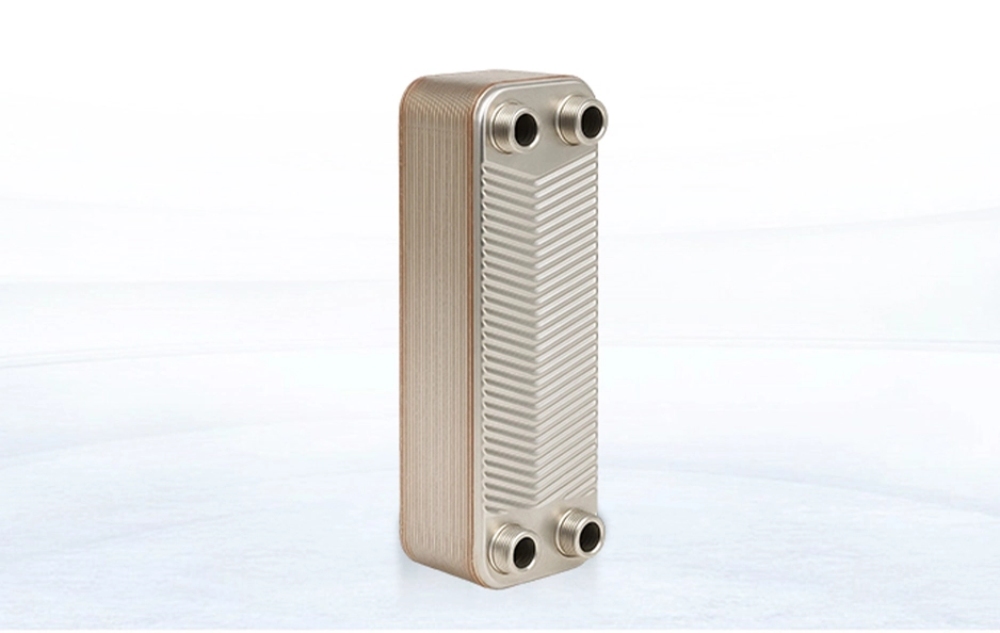

Если в проекте используется компактный Паяный пластинчатый теплообменникПроверка соединений особенно важна, поскольку данное устройство обычно выбирается для работы в стесненных условиях и при быстром нагреве. В технических характеристиках указано, что в паяных теплообменниках используется технология пайки для сварки металлических пластин в компактную конструкцию, обладающую коррозионной стойкостью, высокой устойчивостью к давлению и быстрым реагированием на изменения температуры.

Технический принцип: Термодинамический сбой, вызванный преобразованием противоточного потока в сонаправленный.

Теплообменник не создает нагрев или охлаждение волшебным образом. Это зависит от разницы температур. Чем больше и стабильнее разница температур на поверхности теплопередачи, тем лучше эффект теплопередачи. Противоточный поток помогает поддерживать этот полезный температурный зазор по всему устройству.

Высокоэффективная противоточная конструкция

В типичной высокоэффективной пластинчатой ​​системе теплообменника горячая и холодная жидкости движутся в противоположных направлениях. Например, горячая сторона может входить сверху и выходить снизу, а холодная сторона — снизу и выходить сверху.

Такая противоточная схема поддерживает движущую силу температуры по всей длине канала пластины. На одном конце самая горячая жидкость встречается с уже нагретой холодной жидкостью. На другом конце охлажденная горячая жидкость встречается с самой холодной жидкостью. Разница температур не исчезает слишком рано, поэтому большая часть площади пластины совершает реальную работу.

Согласно базе знаний, теплообменные пластины установлены в перевернутом положении, а поперечная гофрировка образует тысячи расположенных в шахматном порядке точек контакта. Жидкость обтекает эти точки, вызывая сильные возмущения и высокий коэффициент теплопередачи. Именно поэтому устройство обладает высокой эффективностью теплопередачи и несущей способностью при компактных размерах.

Пластинчатый теплообменник также экономит место. В описании продукта в качестве ключевых преимуществ указаны малые размеры, компактная конструкция, высокая эффективность, простота очистки и гибкая модульная конструкция. Площадь теплообменника может быть настроена на заказ до 5000 м², максимальное рабочее давление до 25 МПа и максимальная рабочая температура до 200 °C.

Потери тепла, вызванные сонаправленным течением.

При изменении направления потока в трубопроводе система может перейти от противоточного к прямоточному. При прямоточном потоке горячая и холодная жидкости поступают с одного конца и движутся в одном направлении. Разница температур на входе велика, но быстро уменьшается по мере движения жидкости вперед.

После определенного участка канала температуры двух жидкостей сближаются. Вторая половина зоны теплопередачи становится слабой или почти неактивной. Металлические пластины все еще на месте. Эта зона все еще существует на бумаге. Но реальная движущая сила теплопередачи исчезает.

Именно поэтому неправильное подключение может создать впечатление, что оборудование значительно недооснащено. На языке специалистов, половина теплообменника выполняет основную работу, а остальная часть просто пропускает жидкость. Некоторые инженеры утверждают, что в тяжелых случаях эта ошибка может снизить эффективную теплопередачу более чем на 50%, особенно если требуемая температура на выходе близка к температуре на входе противоположной среды.

Это не означает, что каждая труба, установленная в обратном направлении, приводит к одинаковым потерям. Расход, тип среды, форма пластин, температурный режим и режим работы — все это имеет значение. Тем не менее, ошибка направления может быть достаточно большой, чтобы испортить конечную температуру на выходе.

А Паяный пластинчатый теплообменник Проблема может проявиться быстро, поскольку компактный пакет пластин быстро реагирует на изменения температуры. В условиях работы с хладагентами, системами "вода-вода", химическими средами или циркуляцией горячей воды неправильное направление может проявляться в виде нестабильной температуры, низкой производительности или постоянного отклонения от заданного значения.

Как предотвратить перевернутое расположение трубопроводов до ввода в эксплуатацию

Перепутанную прокладку трубопроводов можно предотвратить. Это следует выявлять до заполнения водой, а не после жаркого спора о производительности. Простая проверка каждого порта по отдельности не является чем-то сложным, но она работает.

Перед сваркой проверьте паспортную табличку, чертеж и направление потока.

Перед сваркой или затяжкой фланцев монтажная бригада должна отметить на трубе места входа, выхода, входа и выхода горячей трубы, а также выхода холодной трубы. На пыльной площадке одной отметки ручкой недостаточно. Используйте бирки или временные этикетки, которые останутся видимыми до окончания пусконаладочных работ.

Направление, указанное на паспортной табличке, следует сверить с технологическим чертежом. Если трасса трубопровода должна быть изменена из-за ограничений площадки, проектная группа должна подтвердить, сохраняет ли новая трасса требуемую схему противоточного движения. Сохранение двух отводов не стоит потери всей тепловой мощности.

Для применений, связанных с более высоким давлением, специальными средами или хладагентами, Полусварной пластинчатый теплообменник Может быть выбран вариант, лучше соответствующий среде и условиям эксплуатации. Даже в этом случае остается то же правило: горячая и холодная среды должны следовать заданному направлению потока.

Используйте проверку температуры, чтобы обнаружить ошибку на ранней стадии.

В процессе ввода в эксплуатацию необходимо измерить температуру на всех четырех выходных патрубках. Проверяйте не только выходной патрубок, но и горячий вход, горячий выход, холодный вход и холодный выход. Если изменения температуры кажутся странными, остановитесь и проверьте состояние трубопровода, прежде чем обвинять агрегат.

В стандартной противоточной схеме должно наблюдаться более логичное изменение температуры по всему агрегату. Ошибка в случае противоточной схемы часто проявляется в быстром изменении температуры вблизи входа и слабом теплообмене на последующих этапах. Давление насоса может при этом выглядеть нормальным, поэтому полагаться только на давление может ввести команду в заблуждение.

В базе знаний также отмечается, что техническое обслуживание теплообменников должно включать в себя тщательное ведение документации, проверку давления после очистки и проверку на наличие трещин или сквозных отверстий во время разборки. Эти методы полезны, но при обратной компоновке трубопроводов разборка в первую очередь не требуется. Первоочередной проверкой должно быть направление патрубков.

Выбор продукта по-прежнему важен, но конечный результат определяется именно установкой.

Качественный продукт сам по себе не сможет исправить неправильное соединение. Выбор определяет мощность. Установка определяет, можно ли использовать эту мощность. Это небольшая, но важная истина в проектах по теплообмену.

Сопоставьте конструкцию изделия с условиями эксплуатации.

В системах отопления, вентиляции и кондиционирования воздуха (HVAC), для ванных комнат, отопления, промышленного охлаждения, химической, пищевой и фармацевтической промышленности широко используются пластинчатые теплообменники, поскольку они компактны, легко разбираются и просты в очистке. Согласно имеющимся данным, они занимают мало места, просты в установке и демонтаже, обладают высокой эффективностью теплопередачи, гибкой сборкой, низким расходом металла и малыми теплопотерями.

Для компактных работ под высоким давлением... Паяный пластинчатый теплообменник Может применяться в химической, нефтяной, газовой, электроэнергетической отраслях, а также в условиях высоких температур. Предназначен для рабочих сред, которые... нуждаться усиление изоляции между одной стороной и другой, Полусварной пластинчатый теплообменник может быть учтено при техническом отборе.

В реальных условиях закупки покупатель может потратить недели на сравнение материалов пластин, прокладок, номинального давления и сроков поставки. В результате производительность объекта снижается из-за того, что четыре порта не были тщательно проверены. Это немного неловко, но такое случается. Решение простое: рассматривать направление потока как часть характеристик продукта, а не как мелкую деталь монтажа.

Часто задаваемые вопросы

В1: Почему теплообменник не достигает заданной температуры даже при отсутствии утечек?

А: Возможно, трубопровод подключен в неправильном направлении. Если противоточный поток переходит в прямоточный, разница температур падает слишком быстро, и часть площади теплообмена перестает совершать полезную работу.

В2: Означает ли нормальное давление насоса, что трубопровод подключен правильно?

А: Нет. Давление насоса может казаться нормальным, даже если горячая и холодная жидкости соединены неправильной схемой потока. Для решения этой проблемы более информативны проверки температуры на всех четырех портах.

В3: Почему противоток лучше, чем попутный?

А: Противоточный поток поддерживает более сильную разницу температур на большей длине пластины. При прямоточном потоке эта разница температур исчезает на ранних стадиях, поэтому более поздняя часть площади пластины становится гораздо менее полезной.

Вопрос 4: Должен ли установщик строго следовать указаниям на табличке с названием?

А: Да. Входные и выходные трубы для горячей и холодной среды должны располагаться в соответствии с указаниями на паспортной табличке и техническом чертеже. Изменение маршрута для удобства может привести к серьезному снижению производительности.

В5: Может ли неправильная прокладка труб создать впечатление, что правильно подобранный агрегат имеет недостаточную мощность?

А: Да. Правильно подобранный теплообменник может показаться слишком маленьким, если трубопровод изменяет расчетный путь потока. Прежде чем задаваться вопросом о площади теплообменника, следует сначала проверить направление патрубков.
