Novo teste de água na tubulação: trocador de calor rachado por dentro? Descobrindo o risco fatal da falta de filtros.

Um novo sistema de tubulação não deveria danificar um trocador de calor durante o primeiro teste com água. No entanto, esse tipo de falha ocorre com mais frequência do que muitas equipes de projeto gostariam de admitir. A causa principal geralmente não é material de placa de má qualidade, projeto de transferência de calor inadequado ou azar. Muitas vezes, trata-se de uma peça que falta na entrada: um filtro apropriado.

Grão é uma fabricante profissional de trocadores de calor, fundada em 2015, especializada em trocadores de calor de placas, juntas, placas, unidades, instalação e serviços de manutenção. Sua linha de produtos abrange trocadores de calor de placas desmontáveis, trocadores de calor de placas de titânio, unidades totalmente soldadas, trocadores de calor de casco e tubo e peças de reposição relacionadas. A empresa se destaca pela estrutura compacta, facilidade de limpeza, ampla aplicação industrial e suporte para sistemas de aquecimento, HVAC, químicos, farmacêuticos, alimentícios e de energia. Para compradores que se preocupam tanto com o equipamento quanto com o serviço pós-venda, suporte de serviço e histórico da empresa Faça dele um parceiro prático, não apenas um fornecedor.

Cena da falha: Ruído metálico de estalos e mistura severa de fluidos na partida.

Uma falha no trocador de calor durante o comissionamento é sempre problemática, pois tudo ainda parece novo. Os tubos acabaram de ser instalados. A bomba acabou de ser ligada. O teste com água deve apenas confirmar a estanqueidade e o fluxo. Mas, uma vez que detritos metálicos entram na unidade, um trocador de calor de placas novo pode falhar em minutos, às vezes até em segundos.

Falha visível durante o primeiro teste de estanqueidade

Durante o primeiro teste de água de um sistema de tubulação recém-instalado, a bomba liga e um ruído metálico agudo de atrito vem de dentro do trocador de calor. Em seguida, o ruído se transforma em um estalo. A pressão do sistema cai rapidamente. Os fluidos quente e frio começam a se misturar.

Após a abertura da unidade, o dano fica evidente. Vários furos aparecem nas novas placas de metal. Esses furos não parecem ser resultado de corrosão lenta. Parecem ter sido causados ​​por objetos duros que forçaram sua passagem através da fina superfície do metal.

Essa diferença é importante. A corrosão geralmente deixa marcas, alterações de cor, cavidades ou desgaste gradual. Danos mecânicos causados ​​por detritos duros são mais diretos. A placa é empurrada, cortada ou rasgada em um ponto específico. Em um trocador de calor de placas, o caminho do fluxo interno é estreito, de modo que mesmo uma pequena partícula dura pode agir como uma ferramenta sob a pressão da bomba.

Por que esse fracasso é frequentemente mal interpretado

Muitas equipes suspeitam inicialmente da qualidade das placas. Essa reação é compreensível, mas nem sempre está correta. Um trocador de calor de placas é construído com placas corrugadas, almofadas de vedação, placas de fixação e parafusos de fixação. A superfície corrugada das placas melhora a rigidez, aumenta a turbulência do fluido e proporciona alta transferência de calor. O fluido de trabalho flui através de canais estreitos e sinuosos entre as placas, e é exatamente por isso que o equipamento consegue oferecer alta transferência de calor em um tamanho compacto.

Esse mesmo design compacto também torna a unidade sensível a detritos. Um pedaço de escória de solda que passaria por um tubo grande pode se tornar um objeto perigoso dentro de um canal de chapa. A máquina é eficiente, sim. Mas não é uma coletora de lixo.

Erro de julgamento fundamental: “Os canos são novos e a água está limpa, então o filtro pode esperar”

Essa frase parece inofensiva à primeira vista. Mas é perigosa. Tubulações novas não são limpas simplesmente por serem novas. Durante a soldagem, o corte, a esmerilhagem, o içamento e o armazenamento, a parede interna de um tubo pode acumular uma quantidade surpreendente de detritos. Alguns são pequenos o suficiente para se deslocarem rapidamente com o fluxo de água, mas duros o bastante para danificar as placas de metal.

Por que os novos sistemas são frequentemente tratados com muita leviandade?

Em projetos com cronogramas apertados, a equipe de construção pode omitir o filtro Y na entrada do trocador de calor. Em outros casos, a equipe não isola o trocador de calor antes da operação formal. A tubulação não é lavada previamente por um desvio. A água passa diretamente pelo trocador de calor, carregando consigo tudo o que restou no sistema.

Isso transforma o trocador de calor no coletor de resíduos de toda a tubulação. É uma troca desvantajosa. Um filtro custa pouco em comparação com a substituição completa de um conjunto de placas, o tempo perdido de comissionamento e o dano à confiança do cliente. Essa última parte não consta na ordem de compra, mas todos na área de vendas de engenharia sabem que é real.

A base de conhecimento fornece um aviso claro sobre a instalação: os tubos conectados ao trocador de calor devem ser limpos para evitar que areia, cascalho, escória de solda e outros detritos semelhantes entrem na unidade e causem obstrução. Também observa que deve haver espaço suficiente ao redor da unidade para manutenção e que as tubulações de entrada e saída devem seguir a direção indicada na placa de identificação de fábrica.

O filtro não é uma proteção opcional.

Um filtro em Y na entrada oferece proteção básica. Durante a primeira inicialização e em operações subsequentes, o filtro retém partículas sólidas antes que elas cheguem aos canais da placa. Para muitos sistemas de água e climatização, um filtro de malha 40 a 60 é uma escolha prática e sensata. Ele bloqueia detritos sólidos e grosseiros, mas ainda permite o fluxo normal de água quando dimensionado e mantido adequadamente.

Se o seu projeto utiliza equipamentos compactos, como um Trocador de calor de placas brasadas, A necessidade de um fluxo limpo é ainda mais crucial. As unidades brasadas são compactas e confiáveis, mas não são projetadas para desmontagem em campo como as unidades com juntas. O controle de sujeira na entrada é importante desde o primeiro dia.

Causa técnica: Canais de fluxo com dimensões milimétricas danificados por "balas de metal".

Um trocador de calor de placas funciona bem porque cria uma forte troca de calor em canais estreitos. Isso não é uma fraqueza em condições normais de operação, mas sim uma vantagem. No entanto, quando partículas sólidas e estranhas entram durante a primeira lavagem, o canal estreito se torna uma zona de alto risco.

Detritos ocultos dentro de novos oleodutos

Tubulações recém-soldadas podem conter escória de solda, cavacos de corte de metal, pó de esmerilhamento, porcas, pequenas pedras, pedaços de fita de vedação e lascas de ferrugem provenientes do armazenamento temporário. Alguns desses objetos permanecem imóveis até que a bomba entre em funcionamento. Assim que o fluxo se inicia, eles se movem com a água e aceleram em direção à entrada.

O problema se agrava quando a bomba é acionada bruscamente em vez de lentamente. O fluxo rápido confere aos detritos maior força de impacto. Uma pequena lasca de metal pode se deslocar como um projétil rígido dentro de um tubo. Pode não parecer assustadora na palma da mão de alguém. Mas dentro de um canal de trocador de calor, a situação é bem diferente.

Penetração física causada por carga pontual

A folga entre as placas em muitos trocadores de calor de placas é de apenas alguns milímetros. O projeto original indica uma faixa comum de 2 a 4 mm, com placas finas de cerca de 0,5 mm de espessura. Quando uma partícula rígida fica presa entre dois pontos de cruzamento ondulados, a bomba não para imediatamente. A pressão continua a empurrar.

A força então se concentra em uma minúscula área de contato. Isso é uma carga pontual. Uma força ampla pode dobrar o metal, mas uma força concentrada pode perfurá-lo. A escória de soldagem presa na junção da ondulação pode se comportar como uma pequena bala. Ela pode perfurar a chapa, rasgar o metal e abrir um caminho entre dois materiais.

A mesma base de conhecimento também explica que a queda de pressão pode aumentar quando os fluidos estão sujos ou quando partículas e detritos causam incrustações ou obstrução dos canais. A mistura dos fluidos pode ocorrer quando uma placa está corroída e perfurada. Vazamentos podem ser causados ​​por rachaduras na placa, aperto irregular dos parafusos, deformação da placa, envelhecimento da junta, espessura irregular da junta ou compressão descentralizada da junta.

Padrões de comissionamento e recomendações de proteção da Grano

Uma boa comissionação não é complicada, mas requer disciplina. A regra mais importante é simples: não deixe a primeira água suja passar pelo trocador de calor. A primeira lavagem deve proteger a unidade, não testar sua capacidade de suportar detritos de construção.

Estabeleça uma regra rígida para startups.

A primeira lavagem e purga do sistema de tubulação deve ser feita através de um tubo de desvio. O trocador de calor deve ser isolado durante esta etapa. A água de lavagem não deve passar pelo trocador de calor.

Um fluxo de trabalho prático para uma startup pode seguir esta lógica:

Para unidades de placas removíveis, o acesso para manutenção também é importante. A base de conhecimento indica que deve haver espaço suficiente ao redor do trocador de calor para manutenção e que as cordas de içamento não devem ser penduradas em tubulações de conexão, vigas de posicionamento ou placas. Esses detalhes parecem básicos, mas os erros em campo geralmente começam com itens "básicos".

Combine o tipo de produto com o risco do local.

Para sistemas de climatização (HVAC), refrigeração industrial, processamento de alimentos e petroquímica, os trocadores de calor de placas são amplamente utilizados devido ao seu tamanho compacto, alta transferência de calor, facilidade de limpeza e montagem flexível. A descrição do produto indica que os trocadores de calor de placas podem ser personalizados com área de troca térmica de até 5000 m², pressão máxima de trabalho de até 25 MPa e temperatura máxima de operação de até 200 °C, utilizando materiais como aço inoxidável, liga de titânio e aço carbono.

Para aplicações de alta pressão e alta temperatura, um Trocador de calor de placas brasadas Pode ser adequado. Os dados do produto indicam uma área de troca de calor de até 2500 m², pressão máxima de trabalho de até 40 MPa e temperatura máxima de operação de até 300 °C. É comumente utilizado nas áreas química, de petróleo, gás natural e energia elétrica.

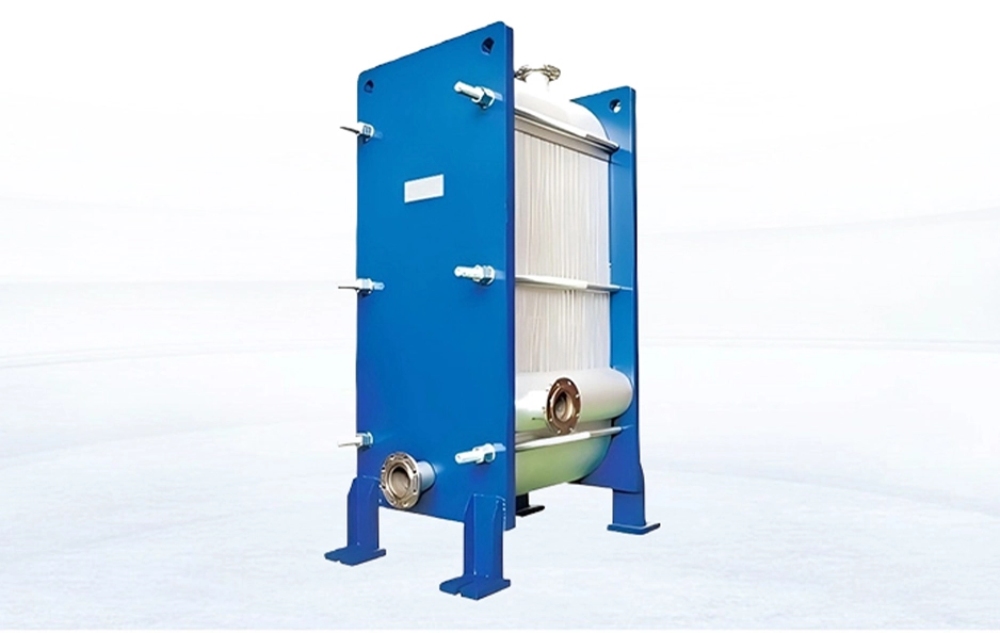

Para tarefas mais exigentes que requerem vedação reforçada e menos preocupações com juntas, um Trocador de calor de placas totalmente soldadas Pode-se considerar isso durante a seleção do projeto. No entanto, a construção soldada não elimina a necessidade de um fluxo de entrada limpo. Partículas sólidas ainda podem causar bloqueio, erosão ou danos localizados se a tubulação não for limpa previamente.

Utilizar parâmetros do produto como critério de seleção.

A escolha do produto deve ser compatível com a qualidade do fluido, pressão, temperatura, facilidade de limpeza e rotina de manutenção. Um trocador de calor compacto economiza espaço, mas uma instalação mal planejada pode anular essa vantagem rapidamente. Se o lado da água estiver sujo, adicione filtragem. Se o fluido formar incrustações com facilidade, planeje a limpeza. Se houver falta de mão de obra qualificada para manutenção no local, escolha uma estrutura adequada a essa realidade.

Controle a manutenção antes que uma pequena sujeira se transforme em um grande custo.

A base de conhecimento descreve as etapas de desincrustação química de uma forma muito prática: primeiro, enxágue; em seguida, injete o líquido de limpeza; faça a decapagem com imersão estática por 2 horas; depois, circule dinamicamente por 3 a 4 horas; alterne a limpeza para frente e para trás a cada 0,5 horas; finalize com a lavagem alcalina; enxágue com água amolecida por 0,5 hora; registre cada etapa; e realize um teste de pressão após a limpeza.

Esse processo é útil após a formação de incrustações. Mas, para detritos novos em dutos, a prevenção é melhor. Os danos causados ​​por escória de soldagem não são como incrustações. Incrustações geralmente podem ser removidas. Uma chapa rasgada geralmente precisa substituição.

Para compradores que comparam um Trocador de calor de placas brasadas com um Trocador de calor de placas totalmente soldadas, A questão não deve se limitar à capacidade de aquecimento. Deve incluir também a disciplina de inicialização, o espaço para o filtro, o método de limpeza, o plano de peças de reposição e como a equipe de instalação lidará com a primeira lavagem.

Um trocador de calor falha prematuramente não porque o projeto seja grande ou pequeno. Ele falha prematuramente quando sujeira entra em um canal de fluxo preciso. Esse é o ponto crucial. Instale o filtro. Use o bypass. Lave a tubulação antes que o fluido entre em contato com a unidade. Não é uma solução de engenharia sofisticada, mas protege o orçamento.

Perguntas frequentes

P1: Por que um novo gasoduto pode danificar um novo trocador de calor?

A: Uma tubulação nova ainda pode conter escória de soldagem, cavacos de metal, areia, cascalho, pequenas pedras e outros detritos duros. Quando a bomba é acionada, essas partículas podem entrar nos canais estreitos da placa e danificá-la sob pressão.

Q2: A água de lavagem deve passar pelo trocador de calor durante o primeiro teste de água?

A: Não. O primeiro trabalho de lavagem e limpeza deve ser feito através de um tubo de derivação. O trocador de calor deve ser isolado até que a tubulação esteja limpa.

Q3: Que filtro deve ser instalado na entrada do trocador de calor?

A: Recomenda-se um filtro de alta qualidade com malha de 40 a 60 em todas as entradas. Ele ajuda a bloquear partículas sólidas antes que entrem no trocador de calor.

Q4: Uma unidade brasada pode ser usada em sistemas de alta pressão?

R: Sim. De acordo com os dados do produto, os trocadores de calor brasados ​​podem atingir uma pressão de trabalho de até 40 MPa e uma temperatura de operação de até 300 °C, dependendo do modelo e do material escolhido.

Q5: Qual é o maior sinal de alerta após a inicialização?

A: Um som metálico agudo, uma queda repentina de pressão ou a mistura de meios quentes e frios devem ser considerados sinais de alerta graves. Pare o sistema e inspecione a unidade antes que mais placas sejam danificadas.
