Pengoperasian dan Pemeliharaan Penukar Panas Pelat pada Sistem Pendinginan Kelautan: Tantangan dan Solusi Utama

Dalam bidang teknik kelautan, Penukar Panas Pelat (Plate Heat Exchanger/PHE) telah menggantikan desain tabung-dan-cangkang (shell-and-tube) untuk sebagian besar aplikasi pendinginan karena koefisien perpindahan panasnya yang tinggi (nilai U) dan ukurannya yang kompak. Namun, parameter operasional lingkungan laut—khususnya pendingin air laut dengan kandungan klorida tinggi, getaran mekanis yang konstan, dan keterbatasan ruang—menimbulkan tuntutan ketat pada pemilihan material dan rezim pemeliharaan.

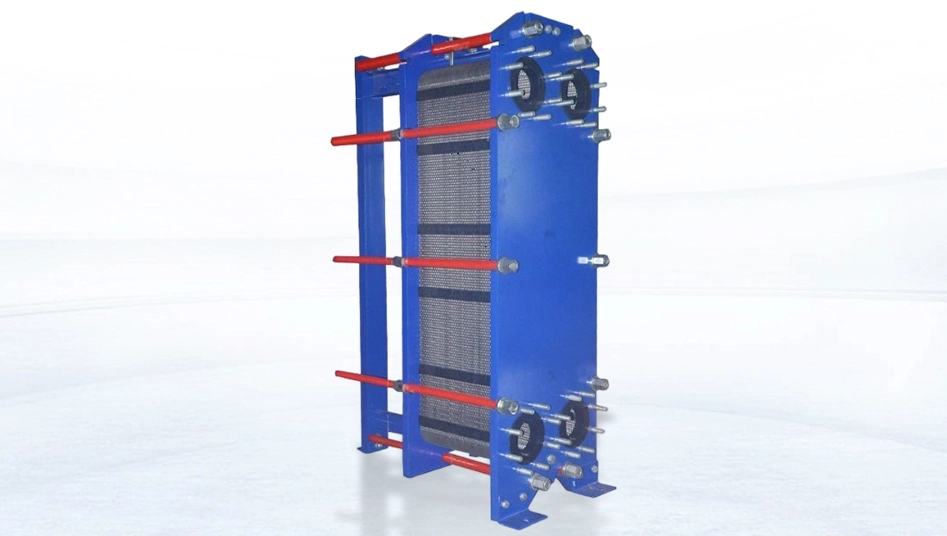

Bagi para insinyur keandalan dan pengawas kelautan, memastikan umur pakai yang panjang dari sebuah PHE (Plug-in Heat Exchanger) bukan hanya soal pemasangan, tetapi juga memerlukan kepatuhan terhadap standar perawatan tribologi dan termodinamika yang ketat. Tinjauan teknis ini menguraikan mode kegagalan utama dan strategi mitigasinya. Bulir penukar panas kelautan.

1. Lingkup Operasional Kelautan

Berbeda dengan instalasi statis di darat, sistem pendingin di lingkungan laut beroperasi di bawah tekanan dinamis yang mempercepat degradasi komponen.

• Korosi Elektrokimia:Air laut bertindak sebagai elektrolit yang sangat konduktif. Pemilihan material yang tidak tepat menyebabkan korosi lubang dan korosi celah yang cepat, terutama di zona yang tergenang atau di bawah endapan.
• Kelelahan Mekanis:Getaran lambung dan harmonik mesin mentransmisikan beban dinamis ke rangka PHE. Hal ini dapat menyebabkan baut pengencang mengendur dan penyimpangan dari 'Dimensi-A' kritis (panjang kompresi paket pelat).
• Batasan Volumetrik:Kebutuhan akan kepadatan termal yang tinggi di ruang mesin memerlukan penukar panas pelat (PHE) desain yang memaksimalkan luas perpindahan panas efektif (A_eff) relatif terhadap volume fisik.

2. Aplikasi Utama di Bidang Kelautan

Unit Grano PHE biasanya terintegrasi ke dalam subsistem berikut:

• Pendinginan Air Jaket:Pelepasan panas tingkat tinggi dari mesin utama dan genset.
• Sistem Pendingin Sentral:Menghubungkan sirkuit air tawar (sirkuit LT/HT) dengan air laut mentah.
• Pendinginan Oli Pelumas:Stabilisasi viskositas untuk penggerak utama dan mesin bantu.

3. Mode dan Analisis Kegagalan

Data lapangan dan studi tribologi menunjukkan tiga mode kegagalan dominan pada PHE kelautan:

A. Pengendapan Biologis dan Partikel

Pertumbuhan biota laut (teritip, kerang) dan sedimentasi (lumpur) mengurangi volume saluran bebas. Meskipun margin keamanan teknik dihitung selama penentuan ukuran, biofouling dapat mengurangi koefisien perpindahan panas keseluruhan hingga 50% dalam tahun pertama pengoperasian jika tidak ditangani.

Konsekuensi: Peningkatan penurunan tekanan (ΔP) di seluruh unit dan penurunan efisiensi termal.

B. Erosi-Korosi dan Degradasi Gasket

Kecepatan fluida yang tinggi, terutama saat membawa padatan tersuspensi, menyebabkan erosi-korosi pada permukaan pelat. Selain itu, variasi kimia air laut dan siklus suhu mempercepat penuaan (pengerasan/penggetasan) gasket elastomer.

Konsekuensi: Kontaminasi silang cairan atau kebocoran eksternal.

C. Pelonggaran Struktural Akibat Getaran

Getaran konstan menyebabkan baut menjadi kendur. Jika torsi pengencangan berkurang, paket pelat akan mengembang melebihi dimensi A yang ditentukan, sehingga mengganggu kompresi segel gasket.

4. Pemilihan Material: Metalurgi dan Biaya Siklus Hidup

Pemilihan material pelat merupakan variabel terpenting dalam mencegah kegagalan fatal.

Catatan Teknis: Meskipun Titanium memiliki biaya investasi (CAPEX) yang lebih tinggi, penghapusan kegagalan terkait korosi menghasilkan biaya operasional (OPEX) yang jauh lebih rendah selama siklus hidup kapal.

5. Protokol Pemeliharaan

Untuk mempertahankan kinerja sesuai desain, protokol perawatan berikut harus dipatuhi:

Filtrasi dan Pra-perlakuan

Saringan dan filter yang efektif pada saluran masuk air laut adalah suatu keharusan. Pemantauan tekanan diferensial (ΔP) berfungsi sebagai indikator utama untuk menentukan kebutuhan pembilasan balik atau pembersihan.

Kepatuhan terhadap Spesifikasi A-Dimension

Pengencangan paket pelat harus dilakukan sesuai dengan spesifikasi tertentu. Dimensi A (jarak antara pelat penekan dan pelat rangka), bukan pada nilai torsi tertentu.

Prosedur: Pengukuran harus dilakukan di beberapa titik di sekitar rangka untuk memastikan kesejajaran. Batang pemandu harus dilumasi dengan gemuk berkualitas tinggi untuk mempermudah pergerakan pelat selama pembongkaran.

Manajemen Kecepatan Fluida

Laju aliran harus seimbang. Kecepatan yang cukup diperlukan untuk menimbulkan aliran turbulen (meminimalkan pengotoran/pengendapan kerak), tetapi kecepatan yang berlebihan berisiko menyebabkan erosi, terutama pada unit titanium di mana tegangan geser dinding kurang menjadi masalah dibandingkan pada baja, tetapi efisiensi energi pompa tetap menjadi faktor penting.

6. Studi Kasus: Modifikasi Kapal Kontainer 5.000 TEU

Skenario: Alarm suhu tinggi mesin utama aktif.

Diagnosa: Unit PHE yang ada menunjukkan pengotoran makro dan kerak yang parah. Laju aliran telah menurun dari 1.500 GPM menjadi 400 GPM karena penyumbatan saluran.

Intervensi: Pemasangan ulang dengan Grano Pelat titanium yang menggunakan pola bergelombang 'Cokelat' dengan theta tinggi.

Hasil Teknis: Pola gelombang spesifik tersebut menyebabkan tegangan geser dinding yang lebih tinggi, mengurangi adhesi pengotoran. Efisiensi perpindahan panas meningkat empat kali lipat. Pemeliharaan Interval untuk pembersihan di tempat (Clean-in-Place/CIP) atau pembersihan mekanis diperpanjang dari 6 bulan menjadi 24 bulan.

Pertanyaan yang Sering Diajukan (FAQ)

T: Berapa interval yang direkomendasikan untuk prosedur Pembersihan di Tempat (Clean-in-Place/CIP)?

A: Interval CIP (Cleaning-in-Place) sebaiknya didasarkan pada kondisi, bukan berdasarkan kalender. Pembersihan di tempat (CIP) harus dimulai ketika penurunan tekanan (ΔP) meningkat sebesar 10–15% atau perbedaan suhu pendekatan (ΔT) menyimpang sebesar 2–5 °C dari nilai dasar yang telah ditetapkan. Dalam aplikasi kelautan, kondisi ini biasanya tercapai setiap 6–12 bulan.

T: Apa saja batasan kompatibilitas kimia untuk membersihkan pelat titanium?

A: Titanium sangat tahan terhadap klorida tetapi rentan terhadap kerapuhan hidrogen. Jangan pernah menggunakan Asam Hidrofluorida (HF). Untuk kerak kalsium karbonat dan pertumbuhan biota laut, larutan Asam Fosfat atau Asam Sitrat 5% direkomendasikan. Pastikan bahan pembersih tersebut kompatibel dengan bahan gasket (NBR/EPDM).

T: Unit tersebut bocor, tetapi baut-bautnya sudah dikencangkan dengan torsi yang tepat. Apa penyebabnya?

A: Pengencangan yang berlebihan adalah kesalahan umum. Jika gasket telah mengalami deformasi permanen (kehilangan elastisitas karena penuaan termal), pengencangan melebihi dimensi A minimum tidak akan menyegel unit dan dapat menyebabkan deformasi permanen pada pelat logam. Jika dimensi A sudah benar dan kebocoran tetap terjadi, masa pakai gasket telah terlampaui dan perlu diganti.
