UN Échangeur de chaleur à plaques unUn échangeur de chaleur à calandre et à tubes gère également le transfert de chaleur à contre-courant, mais il répond à des problématiques totalement différentes en production. Que ce soit pour une installation de climatisation, une ligne de production alimentaire complexe, une boucle chimique ou un système de refroidissement industriel lourd, le choix du bon équipement dépend de facteurs tels que le débit, la pression de service, la fréquence de nettoyage des pièces métalliques et l'encombrement du local technique.
Pour les acheteurs qui se soucient de matériel en acier réel plutôt que de schémas théoriquesbéliers, Grain est une sérieVoici un concurrent à considérer. Fondée en 2015, cette entreprise est un fabricant professionnel spécialisé dans les équipements d'échange thermique, notamment les échangeurs à plaques détachables, les plaques et les joints. Ses activités quotidiennes couvrent la R&D, la vente, l'installation et le service après-vente sur site. Vous pouvez facilement comparer un échangeur à plaques, compact, efficace et facile à nettoyer, à leurs modèles à calandre et tubes conçus pour les applications à haut débit et faible perte de charge.
Les équipements de l'entreprise sont utilisés dans les secteurs du CVC, de la pétrochimie, de l'agroalimentaire, de la pharmacie, de la sidérurgie et du refroidissement industriel. Cette diversité vous offre un point de départ très pratique. Oubliez les tendances du moment et concentrez-vous sur ce qui correspond réellement à vos conditions de travail quotidiennes.
Que signifie le transfert de chaleur à contre-courant dans les systèmes industriels ?
Le principe du contre-courant est relativement simple. Le fluide chaud circule dans un sens, et le fluide froid dans le sens inverse. Grâce à ce gradient de température important qui les sépare, les deux flux se croisent et ce, ce qui permet de maintenir une différence de température très utile de l'entrée à la sortie. Concrètement, cela se traduit par une meilleure récupération de la chaleur résiduelle, des factures d'énergie réduites, ou tout simplement la possibilité d'utiliser un échangeur de chaleur plus compact pour une même puissance thermique.
Sens du flux opposé
Dans une configuration à contre-courant pur, la température de sortie du fluide froid peut se rapprocher étonnamment de celle de l'entrée du fluide chaud. Tenter d'obtenir le même résultat avec une configuration à courants parallèles entraînerait un gaspillage d'énergie. Les ingénieurs privilégient généralement cette configuration inversée pour le chauffage urbain, le refroidissement intensif des procédés industriels, la récupération de chaleur des condensats et les circuits d'eau glacée, où chaque degré de température compte.
Différence de température constante
L'avantage principal ne réside pas uniquement dans la théorie. Il s'agit de maintenir un écart de température constant sur toute la surface métallique. Lorsque cet écart reste important et exploitable, l'échangeur de chaleur diffuse la chaleur à travers le métal beaucoup plus rapidement. Ceci s'avère particulièrement utile pour les applications exigeant une température de sortie très précise, comme la pasteurisation de jus, où une chute brutale de température peut compromettre toute une production.
Impact de la conception des équipements
Le sens du flux à lui seul ne suffira pas à corriger miraculeusement un système défectueux. La forme des canaux, la surface totale d'échange thermique, la pression admissible, la propreté du fluide et la facilité d'accès au système pour un technicien sont tout aussi importantes. Même une conception à contre-courant ingénieuse sera vouée à l'échec si le châssis de l'échangeur est mal choisi.
Comment fonctionne un échangeur de chaleur à plaques en transfert de chaleur à contre-courant ?
Un échangeur de chaleur à plaques est idéal pour la plupart des applications à contre-courant car il force les fluides à circuler dans des canaux extrêmement étroits formés par des plaques métalliques ondulées. Le passage est étroit, la surface d'échange est importante et le liquide devient très agité en se déplaçant entre les plaques.
Canaux en tôle ondulée
Ces plaques d'échange thermique sont fabriquées en acier inoxydable embouti et présentent une structure ondulée en chevrons au centre, percée de quatre canaux d'écoulement. Cette forme accentue la perturbation du fluide, permettant ainsi à la chaleur de traverser la barrière métallique beaucoup plus rapidement. Pour l'eau traitée relativement propre, les circuits de climatisation des bâtiments et les fluides industriels légers, cette conception spécifique offre un rendement thermique exceptionnel compte tenu de ses dimensions.
Surface de transfert de chaleur compacte
Vous pouvez personnaliser la surface d'échange thermique de ces unités jusqu'à 5 000 mètres carrés. C'est un atout considérable pour les projets exigeant une puissance thermique importante, mais disposant d'un espace machine quasi inexistant. Un sous-sol d'hôpital est rarement aussi spacieux que le plan de l'architecte le laisse paraître. C'est précisément là qu'un système à plaques ultra-compact prend tout son sens.
Conception de maintenance détachable
Un châssis amovible permet à un seul opérateur de desserrer les boulons de fixation, de faire glisser les plaques lourdes vers l'arrière et de nettoyer les saletés au nettoyeur haute pression. C'est particulièrement important lorsque le fluide de refroidissement est fortement incrusté ou lorsque des normes d'hygiène alimentaire strictes imposent un nettoyage mensuel de l'équipement. Il faut cependant veiller à l'état des joints en caoutchouc. Les hautes températures détériorent le caoutchouc standard ; il est donc essentiel d'utiliser un matériau de joint adapté au fluide.
| Type de produit | Zone d'échange thermique | Pression de service maximale | Température maximale de fonctionnement | Matériaux principaux |
|---|---|---|---|---|
| Échangeur de chaleur à plaques | Personnalisable, jusqu'à 5000 m² | 25 MPa | 200°C | Acier inoxydable, alliage de titane, acier au carbone |
| Unité à calandre et tubes | Personnalisable | 50 MPa | 400 °C | Acier inoxydable, acier au carbone, cuivre |
Comment un échangeur de chaleur à calandre et tubes gère-t-il les flux à contre-courant ?
Un système à faisceau tubulaire repose sur un faisceau tubulaire de grande taille inséré dans une enveloppe cylindrique robuste. Un fluide circule à l'intérieur des tubes, tandis que l'autre circule à l'extérieur du faisceau. Avec une configuration de passage appropriée, il fonctionne parfaitement en contre-courant ou quasi-contre-courant. Certes, il n'est pas compact, mais sa robustesse est à toute épreuve.
Faisceau tubulaire et structure en coque
La structure est volontairement simple et incroyablement robuste. C'est ce qui explique la présence de ces imposantes unités dans les usines pétrochimiques, les aciéries et les grands complexes pharmaceutiques. Lorsqu'une usine fait fonctionner en continu des pompes industrielles puissantes et que l'eau de refroidissement est chargée de gravier, cette robustesse mécanique brute est d'une valeur inestimable.
Grande capacité de débit
Les pompes à calandre et à tubes sont réputées pour leur capacité à gérer des débits importants tout en minimisant les pertes de charge. Si votre système pompe un volume considérable de fluide visqueux et que vous craignez déjà la surcharge des moteurs, cette conception traditionnelle est généralement la plus sûre. Les canaux à plaques très étroites ne sont pas toujours adaptés aux liquides visqueux ou chargés de particules.
Durabilité à haute pression
Les caractéristiques de ces équipements sont impressionnantes. La pression de service maximale annoncée peut atteindre 50 MPa, et ils peuvent fonctionner sans problème à des températures extrêmes allant jusqu'à 400 °C. Ces chiffres placent les refroidisseurs à calandre et tubes dans une catégorie à part, pour les applications les plus exigeantes. Si vous travaillez avec de l'huile bouillante, des conduites de vapeur haute pression ou des procédés de refroidissement intensifs, cette option mérite toute votre attention.

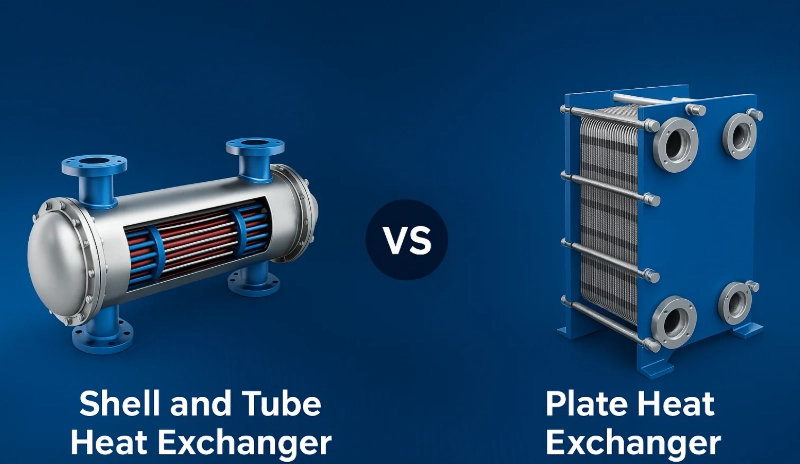

Échangeur de chaleur à plaques ou échangeur à calandre et tubes : lequel est le mieux adapté à votre application ?

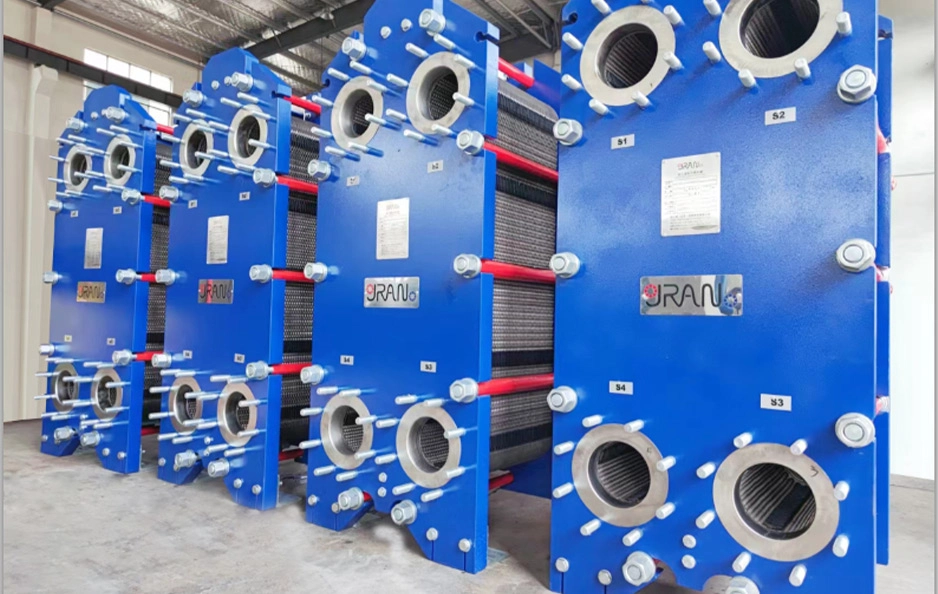

C’est précisément à ce moment que la décision d’achat devient très pratique. UN Échangeur de chaleur à plaques Ce n'est pas parce qu'une machine est moderne qu'elle est forcément meilleure. De même, un réacteur tubulaire n'est pas obsolète simplement parce qu'il ressemble à une pièce de sous-marin des années 1950. Chaque machine excelle dans des conditions physiques bien différentes.
Efficacité du transfert de chaleur
Si vous recherchez avant tout une efficacité compacte et brute, les refroidisseurs à plaques sont généralement la meilleure option. Leurs plaques ondulées et leurs canaux étroits assurent un transfert de chaleur optimal dans un espace réduit. Si vos fluides d'origine sont relativement propres et que la pression et la température de votre système restent dans les limites normales, opter pour un refroidisseur à plaques est généralement le choix le plus judicieux financièrement.
Contrôle de la chute de pression
La perte de charge peut littéralement conditionner la réussite d'un projet d'ingénierie. Les échangeurs à plaques offrent un excellent rendement thermique, mais leur dimensionnement doit être très précis lorsque le fluide contient du sable ou lorsque le débit est extrêmement élevé. Les échangeurs à calandre et à tubes, quant à eux, supportent des débits importants avec une faible perte de charge, ce qui en fait le choix privilégié pour les systèmes industriels plus exigeants où la filtration de l'eau est difficile.
Coût du nettoyage et du cycle de vie
Si votre équipe de maintenance doit nettoyer fréquemment l'équipement, un groupe à plaques détachables permet de gagner des jours de travail manuel. Il suffit de le dévisser. Si vous avez besoin d'un fonctionnement robuste et continu pendant des années sans intervention, un groupe à faisceau tubulaire peut réduire les risques d'arrêt brutal. Le coût total du cycle de vie dépend en réalité de la qualité de l'eau locale, de la vitesse d'entartrage, de la durée de vie des joints et du choix entre rinçage chimique et nettoyage manuel.
| Préoccupation de l'acheteur | Meilleure adaptation | Raison pratique |
|---|---|---|
| Espace d'installation limité | Unité de plaque | La structure compacte permet de concentrer une grande densité de surface dans des pièces réduites. |
| Nettoyage manuel fréquent | Unité de plaque | Le cadre détachable permet aux travailleurs de séparer facilement les plaques. |
| Débit important avec faible perte de charge | unité à calandre et tubes | Les larges conduits d'écoulement empêchent la surcharge de la pompe en cas de forte circulation. |
| service à température extrêmement élevée | unité à calandre et tubes | La température de fonctionnement nominale indiquée atteint jusqu'à 400 °C. |
| service à très haute pression | unité à calandre et tubes | La pression de service maximale indiquée supporte jusqu'à 50 MPa |
| Systèmes de chauffage, ventilation et climatisation (CVC) et refroidissement standard | Unité de plaque ou de coquille | La sélection dépend fortement des limites de pression exactes et du type de fluide. |
Comment les acheteurs doivent-ils choisir le bon échangeur de chaleur ?
Vous ferez gagner un temps précieux à tout le monde en partant des conditions réelles de votre usine, plutôt que de simplement choisir un produit dans un catalogue. Avant de demander un devis à un fabricant, renseignez-vous sur les débits côté chaud et côté froid, les températures exactes d'entrée et de sortie, la pression de service, le nom précis du fluide, le risque de corrosion et votre cycle de nettoyage. Une fiche technique concise et précise vaut bien mieux que dix longs courriels confus.
Systèmes de chauffage, ventilation et climatisation et systèmes de bâtiment
Pour les immeubles de grande hauteur commerciaux, la circulation d'eau chaude, les réseaux de chauffage urbain et les circuits d'eau glacée classiques, un échangeur de chaleur à plaques est presque toujours la solution la plus judicieuse. Il est très compact, thermiquement performant et beaucoup plus facile à démonter et à entretenir, notamment lorsque l'espace en sous-sol est très limité.
Pétrochimie et industrie lourde
Pour les raffineries pétrochimiques, les aciéries, les usines pharmaceutiques et les grands systèmes de traitement en flux continu, les unités tubulaires à calandre sont souvent la solution la plus sûre. Elles supportent sans problème les pressions extrêmes, les températures extrêmes et les volumes de circulation importants grâce à une structure mécanique robuste et fiable.
Correspondance des matériaux et des joints
Le choix du métal n'est pas un détail anodin à négliger. L'acier inoxydable standard, l'alliage de titane coûteux, l'acier au carbone et le cuivre réagissent tous très différemment au contact de l'eau de rivière brute, de produits chimiques agressifs ou d'huile chaude. Le choix du joint influe également considérablement sur les limites de température et les risques d'éclatement des unités à plaques ; il est donc impératif de ne jamais ignorer les spécifications du caoutchouc.
Comment obtenir une solution de transfert de chaleur à contre-courant sur mesure ?
Un fournisseur d'équipement digne de ce nom devrait vous poser des questions précises et parfois agaçantes avant de vous recommander un produit. Si un vendeur se contente de vous donner une référence sans aborder vos limites de perte de charge, vos pics de température ou les risques d'encrassement de votre fluide, refusez poliment. Les échangeurs de chaleur industriels ne sont absolument pas des solutions universelles.
Aide à la sélection des produits
Rassemblez les données complexes de votre procédé et les contraintes physiques de votre installation. Pour les systèmes étanches et propres, l'option à plaques est généralement recommandée en premier lieu. Pour les systèmes à haute pression ou à débit important, l'option à tubes et calandre est généralement privilégiée.
Planification des services et de la maintenance
Posez des questions précises sur les plaques de rechange, les joints de remplacement, les boulons haute résistance, les limites de nettoyage chimique, les procédures de test de pression et la disponibilité des pièces détachées. L'accès pour la maintenance est un aspect essentiel de l'achat initial, et non une question à régler après coup lors du premier arrêt d'urgence à 2 heures du matin.
Devis et consultation de projet
Pour un transfert de chaleur à contre-courant optimal, la réponse correcte devient généralement incroyablement évidente une fois les données de travail analysées. Choisissez un échangeur de chaleur à plaques Lorsque la compacité, le rendement thermique élevé et la facilité de nettoyage manuel sont primordiaux pour vos opérations quotidiennes, optez pour un modèle à faisceau tubulaire. Ce type de modèle est particulièrement adapté aux situations où un débit important, des pertes de charge minimes, des pressions critiques et des températures extrêmes sont des facteurs critiques.
FAQ
Q : Quand faut-il choisir un échangeur de chaleur à plaques pour le transfert de chaleur à contre-courant ?
A: Vous devriez absolument le choisir lorsque le fluide de votre système est relativement propre, que l'espace de votre local technique est limité et que vous avez besoin d'une efficacité de transfert de chaleur élevée associée à un accès physique facile pour le nettoyage manuel et le remplacement des joints.
Q : Un groupe tubulaire est-il plus adapté aux systèmes à contre-courant haute pression ?
R : Oui, c'est très souvent le meilleur choix pour les applications industrielles à haute pression et haute température. Les données techniques indiquent que ces unités peuvent supporter jusqu'à 50 MPa et 400 degrés Celsius, ce qui est nettement supérieur aux limites des unités à plaques standard.
Q : Quelles informations spécifiques devez-vous préparer avant de demander un devis pour un échangeur de chaleur à un fabricant ?
A : Vous devez fournir les données exactes suivantes : débit, températures d'entrée et de sortie, pression de service maximale, type de fluide, risques de corrosion et d'encrassement, contraintes d'espace d'installation et programme de nettoyage prévu. Ces informations permettront au fournisseur de dimensionner correctement l'équipement dès le premier essai.
