تصور کریں کہ آپ گرمی کی منتقلی کے نظام کو ڈیزائن کرنے میں گھٹنے ٹیک رہے ہیں جو آپ کو درمیانی آپریشن میں ناکام ہوئے بغیر شدید دباؤ اور درجہ حرارت کو سنبھالنے کی ضرورت ہے۔ یہ وہ جگہ ہے جہاں بریزڈ پلیٹ ہیٹ ایکسچینجرز چمکتے ہیں—وہ آپ کے گھر کے AC سے لے کر انڈسٹریل چلرز تک ہر چیز کو آسانی سے چلانے کے لیے غیر منقولہ ہیرو ہیں۔ اگر آپ قابل اعتماد اختیارات تلاش کر رہے ہیں، تو چیک آؤٹ کریں۔ اناج, ان اکائیوں کو درستگی کے ساتھ تیار کرنے میں ایک رہنما جو تقریبا artisanal محسوس ہوتا ہے۔ پیٹرو کیمیکل پروجیکٹس کے مطالبے پر اپنے دانت کاٹنے والے انجینئرز کے ذریعہ قائم کیا گیا، گرانو پائیدار، موثر ڈیزائنز پر توجہ مرکوز کرتا ہے جو لیک اور ڈاؤن ٹائم کو کم کرتے ہیں۔ ان کا نقطہ نظر؟ اعلی درجے کے مواد اور جنونی معیار کی جانچ کے ساتھ شروع کریں، پیچیدہ ٹیکنالوجی کو کسی ایسی چیز میں تبدیل کریں جو آپ کر سکتے ہیں۔ دوسرا اندازہ لگائے بغیر اعتماد کریں۔. اس کی تصویر بنائیں: ایک کمپیکٹ یونٹ جو پرانے ماڈلز کے مقابلے میں کارکردگی کو 20 فیصد بڑھاتا ہے، یہ سب کچھ آپ کے دیکھ بھال کے سر درد کو کم کرتے ہوئے کرتا ہے۔ ہم نے ان کے ایکسچینجرز کو ساحلی نمی سے لے کر آرکٹک کے سرد جھٹکوں تک ہر چیز میں روکے ہوئے دیکھا ہے، جس سے یہ ثابت ہوتا ہے کہ وہ حقیقی دنیا کی تحمل کے لیے بنائے گئے ہیں۔ ایک ایسے شخص کے طور پر جس سے درجنوں انسٹالز پر مشورہ کیا گیا ہے، میں کہہ سکتا ہوں کہ گرینو کی جدت سے وابستگی — جیسے ہموار بریزنگ جو بغیر کسی سرگوشی کے 30 بار کا مقابلہ کرتی ہے — انہیں ایسے پیشہ ور افراد کے لیے جانے کا باعث بنتی ہے جو صرف “کافی اچھے” سے زیادہ کا مطالبہ کرتے ہیں۔ ان کے لائن اپ میں غوطہ لگائیں، اور آپ کو ایسے ٹولز ملیں گے جو آپ کے سیٹ اپ میں دستانے کی طرح فٹ بیٹھتے ہیں، چاہے آپ دوبارہ تیار کر رہے ہوں یا نئے سرے سے شروعات کر رہے ہوں۔ یہ انجینئرنگ میں انسانی ٹچ ہے جو منصوبوں کو ٹریک اور بجٹ کو برقرار رکھتا ہے۔
اب، آئیے بریزڈ ٹیکنالوجی کو توڑتے ہیں جو ان ایکسچینجرز کو طاقت دیتی ہے۔ آپ اعلی کارکردگی کے لیے اس پر انحصار کرتے ہیں، لہذا سمجھیں کہ یہ زمین سے کیسے کام کرتا ہے۔
بریزنگ: تعریف اور اصول
بریزنگ جوائنٹ گیپ میں فلر میٹل کو پگھلا کر دھاتوں کو جوڑتی ہے۔ بنیادی دھاتوں کو ان کے پگھلنے کے نقطہ کے بالکل نیچے گرم کریں، اور فلر — تانبے یا نکل کی کھوٹ کی طرح — ہر چیز کو مضبوطی سے باندھ کر اندر بہتا ہے۔ کیپلیری ایکشن اسے چھوٹے خالی جگہوں پر کھینچتی ہے، جو خود پرزوں سے زیادہ مضبوط مہر بناتی ہے۔
یہ بولٹ یا گاسکیٹ کے علاوہ بریزنگ کو سیٹ کرتا ہے جسے آپ کہیں اور استعمال کر سکتے ہیں۔ بولٹ ٹکڑوں کو ایک ساتھ باندھتے ہیں لیکن کمپن یا گرمی کے چکر کے تحت لیک ہونے کے لیے جگہ چھوڑ دیتے ہیں۔ گسکیٹ ایک رکاوٹ کے لیے کمپریس کرتے ہیں، پھر بھی وہ وقت کے ساتھ ساتھ انحطاط پذیر ہوتے ہیں، باقاعدہ تبادلہ کا مطالبہ کرتے ہیں۔ بریزنگ فیوز مستقل طور پر — کوئی ڈھیلے حصے نہیں، کوئی شیڈول ٹیر ڈاؤن نہیں ہے۔ آپ کو ایک یک سنگی ڈھانچہ ملتا ہے جو تھرمل جھٹکوں سے ہنستا ہے۔ پلیٹ ہیٹ ایکسچینجرز میں، اس کا مطلب ہے کہ سیال راستے الگ تھلگ رہتے ہیں، یہاں تک کہ جب دباؤ 40 بار تک پہنچ جاتا ہے اور درجہ حرارت 200 ° C تک پہنچ جاتا ہے۔
پلیٹ ہیٹ ایکسچینجرز میں بریزنگ کا کردار
بریزنگ معیاری پلیٹ کے ڈھیروں کو اعلی اداکاروں میں تبدیل کرتی ہے۔ یہ پلیٹوں کو کنارے سے کنارے اور بندرگاہ سے بندرگاہ کو ویلڈ کرتا ہے، بیرونی فریموں کی جگہ کو کھائے بغیر سیالوں میں بند ہوتا ہے۔ آپ کا اختتام گاسکیٹڈ حریفوں کے آدھے سائز کے یونٹ کے ساتھ ہوتا ہے، جو چھت کے چلرز جیسے سخت تنصیبات کے لیے بہترین ہے۔
سیلنگ یہاں سب سے آگے کودتی ہے۔ روایتی سیٹ اپ ایلسٹومر پر انحصار کرتے ہیں جو پھول جاتے ہیں یا ٹوٹ جاتے ہیں۔ بریزڈ جوڑ corrosive ندیوں اور بھاپ کے دھماکوں کو غیر معینہ مدت تک برداشت کرتے ہیں۔ ہائی پریشر رواداری اس کی پیروی کرتی ہے — سوچیں کہ بغیر کسی پن ہول کے 50 بار پھٹ جاتے ہیں۔ دیکھ بھال؟ کم سے کم۔ تبدیل کرنے کے لیے کوئی گاسکیٹ نہ ہونے کا مطلب ہے کہ آپ سالانہ اوور ہالز کو چھوڑ دیتے ہیں، مزدوری اور لیکس کو بچاتے ہیں جو آپ کی لائن کو دنوں تک بیکار کر سکتے ہیں۔

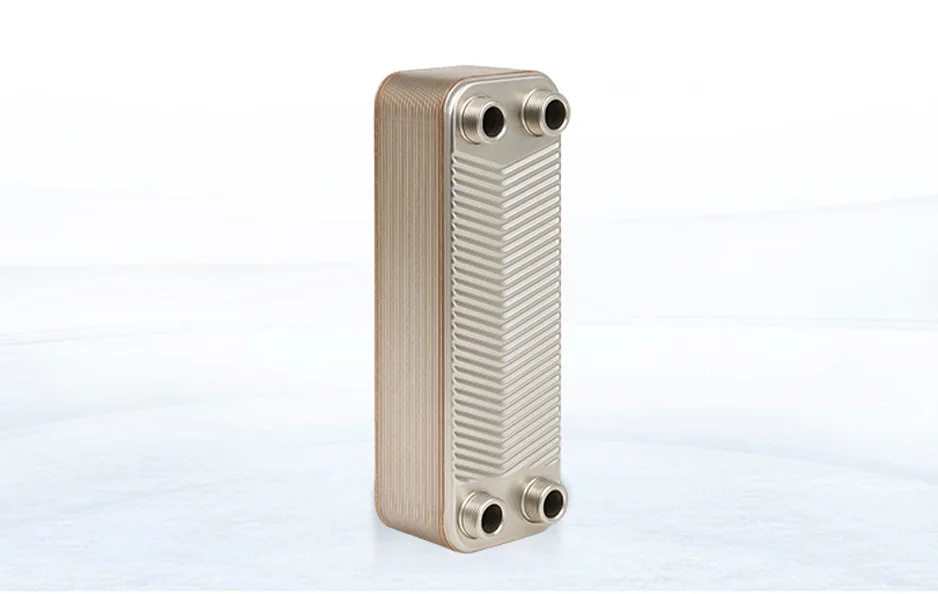

آپ کے اگلے پروجیکٹ کے لیے، آئی بریزڈ پلیٹ ہیٹ ایکسچینجرز جو اس کنارے کو مجسم کرتے ہیں۔ جیسے ماڈلز بریزڈ پلیٹ ہیٹ ایکسچینجر بالکل وہی وشوسنییتا فراہم کریں، پلیٹوں کو پیٹرن میں اسٹیک کرنا جو 95% گرمی کی بحالی کے لیے ہنگامہ خیزی کو زیادہ سے زیادہ کرتا ہے۔
عام بریزنگ مواد
اپنے فلر کو ان سیالوں اور حالات کی بنیاد پر چنیں جن کا آپ کو سامنا کرنا پڑے گا۔ کاپر بریزنگ مواد ریفریجریشن اور ایئر کنڈیشنگ گیگس کے لیے لیڈ کرتا ہے۔ یہ 1085 ° C پر پگھلتا ہے، سٹیل کی پلیٹوں کو صاف طور پر گیلا کرتا ہے، اور کولنٹ میں کلورائیڈ کے خلاف مزاحمت کرتا ہے۔ آپ اسے بخارات میں دیکھتے ہیں جہاں کارکردگی سب کو پیچھے چھوڑ دیتی ہے — تانبے کی تھرمل چالکتا ڈیلٹا کو تیز رکھتی ہے۔
جب corrosives یا انتہائی مرکب میں داخل ہوں تو نکل پر مبنی فلرز پر جائیں۔ یہ 1100–1200°C پر رکھتے ہیں، کیمیکل لوپس میں تیزاب کو کم کرتے ہیں، اور آکسیڈیشن مزاحمت کے لیے سٹینلیس پلیٹوں کے ساتھ جوڑتے ہیں۔ زیادہ دباؤ والی بھاپ کی خدمات میں، نکل ان جھنجھٹوں کو روکتا ہے جسے تانبا دعوت دے سکتا ہے۔
دراڑوں سے بچنے کے لیے بیس میٹل کی توسیع کی شرح سے مماثل ہو کر انتخاب کریں۔ سروس لائف کا عنصر: 150 ڈگری سینٹی گریڈ کے نیچے کاپر سومی لوپس پر سوٹ کرتا ہے۔ نکل 250 ° C اور پی ایچ کے جھولوں سے نمٹتی ہے۔ مطابقت کی جلد جانچ کریں۔ یہ آپ کے ایکسچینجر کو ایک دہائی یا اس سے زیادہ عرصے تک گنگناتی رہتی ہے۔
پیداواری سازوسامان کے لوازمات
کور میں ویکیوم بریزنگ فرنس کے ساتھ تیار ہوں۔ یہ ہوا کو 10^-4 mbar سے کم کر دیتا ہے، آکسیکرن کو کم کرتا ہے اور فلر کے خالص بہاؤ کو یقینی بناتا ہے۔ پروگرام کے ریمپ کو 1150 ° C پر 30 منٹ تک روکے رکھیں، پھر انریٹ گیس کے نیچے ٹھنڈا ہو جائیں — آپ کی پلیٹیں بغیر کسی تار کے فیوز ہو کر ابھرتی ہیں۔
صفائی کے سیٹ اپ اس سے پہلے ہوتے ہیں: الٹراسونک ٹینک جس میں الکلائن سلوشنز سٹیمپڈ پلیٹوں سے تیل نکالتے ہیں۔ سطحوں کو گیلے ہونے کے قابل چھوڑنے کے لیے ڈیونائزڈ کلیوں اور گرم ہوا کے ڈرائر کے ساتھ عمل کریں۔ کوئی باقیات کا مطلب بہتر کیپلیری پل نہیں ہے۔
پتہ لگانے والے ٹولز کے ساتھ لپیٹیں۔ ہیلیم لیک ڈٹیکٹر 10^-9 mbar·L/s پر مائیکرو خلاف ورزیوں کو سونگھتے ہیں۔ Hydrostatic rigs 1.5x ڈیزائن پریشر پر پمپ کرتا ہے، ایک گھنٹہ تک روکے رکھتا ہے۔ ایکس رے یا الٹراسونک اسکینرز غیر تباہ کن طور پر بانڈز کا نقشہ بناتے ہیں۔ یہ آپ کو یونٹ بھیجنے دیتے ہیں جو پہلے دن فیلڈ ٹرائل پاس کرتے ہیں۔
بریزنگ کے عمل کا بہاؤ
صاف شروع کریں: پلیٹوں کو degreasers میں ڈوبیں، آکسائیڈ کو ہٹانے کے لیے ہلکے سے کھدائی کریں، پھر خشک جگہ سے پاک۔ آپ یہاں 316L سٹینلیس ہینڈل کرتے ہیں، جس کا مقصد Ra < فلر کو پکڑنے کے لیے 0.8 μm کھردرا پن۔
اگلا جمع کریں۔ ایک جگ میں پلیٹوں کو اسٹیک کریں، کاؤنٹر فلو کے لیے منسلک corrugations۔ فلر کو کناروں اور بندرگاہوں پر چسپاں کریں یا ورق کریں — یکساں پھیلنے کے لیے 0.05 ملی میٹر موٹا۔ 0.1 ملی میٹر کے وقفے تک مضبوطی سے کلیمپ کریں، پھر بھٹی میں لوڈ کریں۔
ویکیوم بریزنگ بتدریج گرم ہوتی ہے: ویکیوم کو صاف کریں، چوٹی تک 10°C/منٹ پر ریمپ، بازی کے لیے قیام کریں۔ آرگن کے نیچے کمرے کے درجہ حرارت پر 5°C/منٹ پر ٹھنڈا کریں۔ جدا کریں، فلیش کو تراشیں، اور معائنہ کریں۔
آخری مراحل: بصری اسکین، دباؤ کے ثبوت، پھر desiccant کے ساتھ کریٹ. یہ بہاؤ آپ کی پائپ لائن کے لیے تیار یونٹس دیتا ہے، بانڈز کے ساتھ جو پلیٹوں سے آگے نکل جاتے ہیں۔
کھوج اور کوالٹی کنٹرول
بصری اور میٹرکس کے ساتھ ابتدائی مسائل کی نشاندہی کریں۔ کیلیپر پلیٹ کے وقفہ کو ±0.05 ملی میٹر تک چیک کرتے ہیں۔ اینڈوسکوپس یکسانیت کے لئے اندرونیوں کی جانچ کرتے ہیں۔ انحراف سگنل جگ سلپس - اسکیلنگ سے پہلے درست کریں۔
مہر اور طاقت کے ٹیسٹ پیروی کرتے ہیں۔ ہیلیم کے ساتھ سیلاب، انخلا، اور شکار فرار. درجہ بندی پھٹنے کا دباؤ، ہولڈز کی نگرانی کریں۔ اچھی یونٹس 60 بار ٹھنڈے پر مہر لگائیں۔
میٹالوگرافی کے ساتھ گہرائی میں کھودیں: جوڑوں کو ظاہر کرنے کے لیے نمونے کے ٹکڑے، پالش، اینچ۔ کراس سیکشنز 100% فلر دخول دکھاتے ہیں، 50 μm سے زیادہ کوئی خالی جگہ نہیں ہے۔ شیئر کم از کم 200 MPa پر پیگ بانڈ کی طاقت کی جانچ کرتا ہے۔ یہ تصدیق کرتے ہیں کہ آپ کا ایکسچینجر بغیر تھکاوٹ کے سائیکلوں کا مقابلہ کرتا ہے۔
عام مسائل اور اصلاحات
فلر خلا کو چھوڑ کر، مکمل طور پر گیلا نہیں ہو سکتا۔ گندی سطحوں یا غلط بہاؤ کو مورد الزام ٹھہرائیں — اگلی دوڑ میں مزید سخت اور ویکیوم کو گہرا کریں۔ بہتر بہاؤ کے لیے پلیٹوں کو 300 ° C پر پہلے سے گرم کریں۔
پھنسے ہوئے گیسوں یا آکسائیڈز سے پورسٹی یا انکلوژن پاپ ہوتے ہیں۔ ویکیوم ڈویلس کو بڑھائیں اور اپنے فلر اسٹاک کو فلٹر کریں۔ الٹراسونک صفائی پہلے سے اسمبلی سے آلودگیوں کو زپ کرتی ہے۔
اخترتی گرمی کے نیچے پتلی پلیٹوں سے ٹکرا جاتی ہے۔ موٹے گیجز یا اسٹیجڈ ہیٹنگ اسے روکتی ہے — ریمپ آہستہ، مینڈریل کے ساتھ سپورٹ۔ اگر ضرورت ہو تو بریز کے بعد سیدھا کرنا چپٹا پن بحال کرتا ہے۔
ان سے نمٹیں، اور آپ کی پیداوار 98 فیصد سے زیادہ ہو گئی۔ فیلڈ ڈیٹا سے ظاہر ہوتا ہے کہ فعال موافقتیں نصف تک واپسی کو کم کرتی ہیں۔
درخواست کے مناظر اور مستقبل کی سمت
ان کو ریفریجریشن لوپس میں تعینات کریں جہاں کمپیکٹ فوٹ پرنٹس کا راج ہوتا ہے — کنڈینسر واک ان یا ٹرک یونٹوں میں۔ ایئر کنڈیشنگ کے فوائد بھی: R410A ہینڈل 400 psi اسپائکس کے لیے بریزڈ چلرز۔ ہیٹ پمپس کارکردگی پر پروان چڑھتے ہیں، رہائشی سیٹ اپ میں فضلے کی حرارت کو بحال کرتے ہیں۔
توانائی اور کیمیائی شعبے ضلعی حرارت یا سالوینٹ کی بحالی کے لیے ان پر انحصار کرتے ہیں۔ corrosive brines؟ نکل بریزنگ لائنوں کو صاف رکھتی ہے۔
رجحانات چھوٹے کی طرف اشارہ کرتے ہیں: EV بیٹریوں کے لیے مائیکرو چینل پلیٹیں، 10 kW/m² کثافت کو مارتی ہیں۔ 99% منتقلی کو ہدف بناتے ہوئے، آپٹمائزڈ شیوران کے ساتھ کارکردگی میں اضافہ ہوتا ہے۔ الائے ٹویکس کے ذریعے لمبی عمر میں توسیع ہوتی ہے — جس کا مقصد خود کو شفا دینے والے فلرز کے ساتھ 20 سالہ زندگی گزارنا ہے۔
آپ ان تبدیلیوں سے فائدہ اٹھانے کے لیے کھڑے ہیں۔ مخصوص یونٹس جو کم جگہ میں زیادہ پنچ پیک کرتے ہیں، اور آپ کے سسٹم کو تیار ہوتے دیکھتے ہیں۔
اکثر پوچھے گئے سوالات
سوال: بریزنگ سے گیس کی قسموں کے مقابلے ہیٹ ایکسچینجر کی کارکردگی کیسے بہتر ہوتی ہے؟
A: بریزنگ پتلی دیواریں بناتی ہے اور پلیٹ کے قریب جگہ بناتی ہے، فی حجم سطح کے رقبے کو بڑھاتی ہے۔ آپ کو 20-30% بہتر گتانک ملتے ہیں، بغیر کسی گیس کی مداخلت کے بہاؤ کے راستے چوری کرنے کے۔
سوال: کون سے عوامل کاپر اور نکل بریزنگ فلرز کے درمیان فیصلہ کرتے ہیں؟
A: اسے درجہ حرارت اور میڈیا پر رکھیں۔ کاپر 150 ° C کے نیچے ہلکی خدمات پر فٹ بیٹھتا ہے۔ نکل corrosives اور 250°C چوٹیوں کو سنبھالتی ہے۔ دراڑوں کو چکما دینے کے لیے توسیع سے میچ کریں۔
س: کیا بریزڈ ایکسچینجرز کی مرمت ہو سکتی ہے اگر لیک ہو جائے؟
A: فیلڈ فکسز سخت ثابت ہوتے ہیں — ویلڈ پیچ کو مسخ کرنے کا خطرہ ہے۔ مکمل متبادل ماڈیولز کے لیے ڈیزائن۔ فعال معیار میں کمی 0.1% سے کم ہو جاتی ہے۔
